«Альфа» (ЭМСС-8)

Специализированная вычислительная машина «Альфа» (ЭМСС-8) предназначена для механизации расчёта рамных систем строительной механики. Машина является квазианалоговой электронной моделью, распределение токов и напряжений в которой подобно распределению усилий и перемещений в исходной механической системе.

На рис. 79 изображён общий вид машины.

«Альфа» (ЭМСС-8) может решать задачи статики, устойчивости и динамики рамных конструкций с числом стержней (в случае регулярных рам) до 85. Конструктивно она выполнена в виде двух стоек и отдельного измерительного блока.

Машина может использоваться в проектных организациях, конструкторских бюро, научно-исследовательских институтах и учебных заведениях.

Основные технические характеристики

Количество схем-аналогов стержней—85.

Количество источников тока — 105.

Количество операционных усилителей — 48.

Погрешность нахождения усилий и перемещений ±5%.

Питание от сети переменного тока напряжением 220 В. Потребляемая мощность 3,5 кВт.

Занимаемая площадь 4 м2. Вес 400 кг.

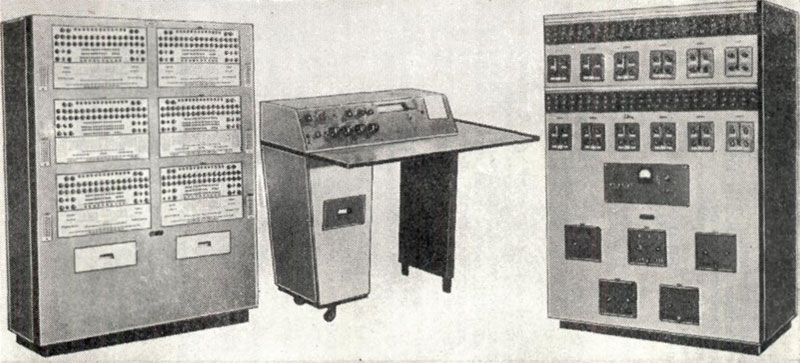

Общий вид ЭМСС-8 («Альфа»)

Рис. 79. Общий вид ЭМСС-8 («Альфа»)

Электронные вычислительные машины и моделирующие устройства. Справочник. –К.: “Наукова думка”, 1969.
