Апогей БК-01

Ещё один РК-совместимый ПК — «Апогей БК-01», выпускавшийся с 1988 года в Тульской области заводом БРА, также как и «Партнёр» имеет 64 Кбайт ОЗУ (пользовательское — 56 Кбайт), но ПЗУ поменьше — всего 4 Кбайта. У него нет специальных гнёзд для модулей расширения, зато имеется штатный 3-канальный звукогенератор на всё той же микросхеме КР580ВИ53. «Апогей» может выводить псевдографику в довольно высоком разрешении 192 × 128 точек. Помимо магнитофона, предусмотрена загрузка также из внешнего ПЗУ объёмом до 64 Кбайт.

Кроме чёрно-белого «Апогея БК-01» выпускалась и его цветная версия — «Апогей БК-01Ц», поддерживающая вывод текста и псевдографики с использованием 8-ми цветов на чёрном фоне или чёрного изображения на 8-цветном фоне. При этом, конечно, использование цвета было ограничено особенностями атрибутной системы видеоконтроллера КР580ВГ75 — цвет задавался сразу для всего символа шириной 6 точек (или 3 точки в режиме псевдографики 192 × 128) и на одной строке экрана допускалось не более 16 изменений цвета. Тем не менее, «Апогей» мог выводить достаточно сложные и красивые цветные картинки (см. скриншоты).

В ПЗУ знакогенератора «Апогея» находилось два набора по 128 символов (ВГ75 отображал одновременно не более 128 знаков): первый — полностью аналогичный «Радио-86РК» (то есть, к сожалению, также без строчных букв), а второй — два вида псевдографики. Основной — с матрицей 3×2, что и давало разрешение до 192 × 128 при отображении на экране 64×64 символов (контроллер ВГ75 позволял программно менять высоту символов и количество строк на экране). Вторая половина второго знакогенератора — псевдографика с матрицей 6×4, которая, в отличие от матрицы 3×2, конечно, не позволяла отображать произвольную картинку (она содержала лишь набор диагональных линий, углов, «шахматных» полей и т.д.), поскольку для этого потребовалось бы более 16 миллионов символов знакогенератора (6×4=24, то есть 2 в 24-й степени комбинаций точек). Зато матрица 6×4 позволяла отображать псевдографику (пусть и ограниченного вида) с разрешением до 384 × 256 точек! Причём на экране одновременно могли использоваться оба типа псевдографики, позволяя часть картинок отображать в высоком разрешении (обычно из диагональных линий), а часть — в низком (произвольная графика).

Таким образом, «Апогей» также был одним из самых продвинутых аналогов «Радио-86РК», причём стоил он совсем недорого — от 440 до 560 руб. Невысокая цена при достаточно серьёзных параметрах объясняется, видимо, простотой конструкции — например, цветной «Апогей БК-01Ц» с 64-килобитными чипами ОЗУ содержал всего 34 микросхемы.

ПК Партнёр

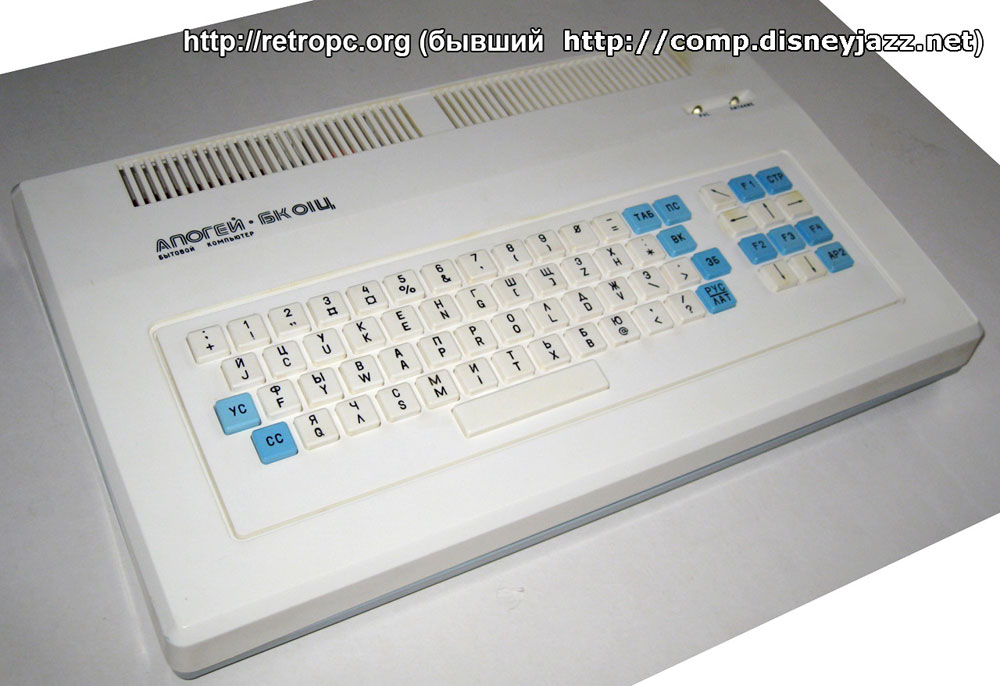

Рис. 44. Один из лучших «РК»-совместимых ПК «Апогей БК-01Ц»: добавлена цветная псевдографика высокого разрешения (192х128) и 3-канальный звук, ОЗУ 64 Кб

ПК Партнёр

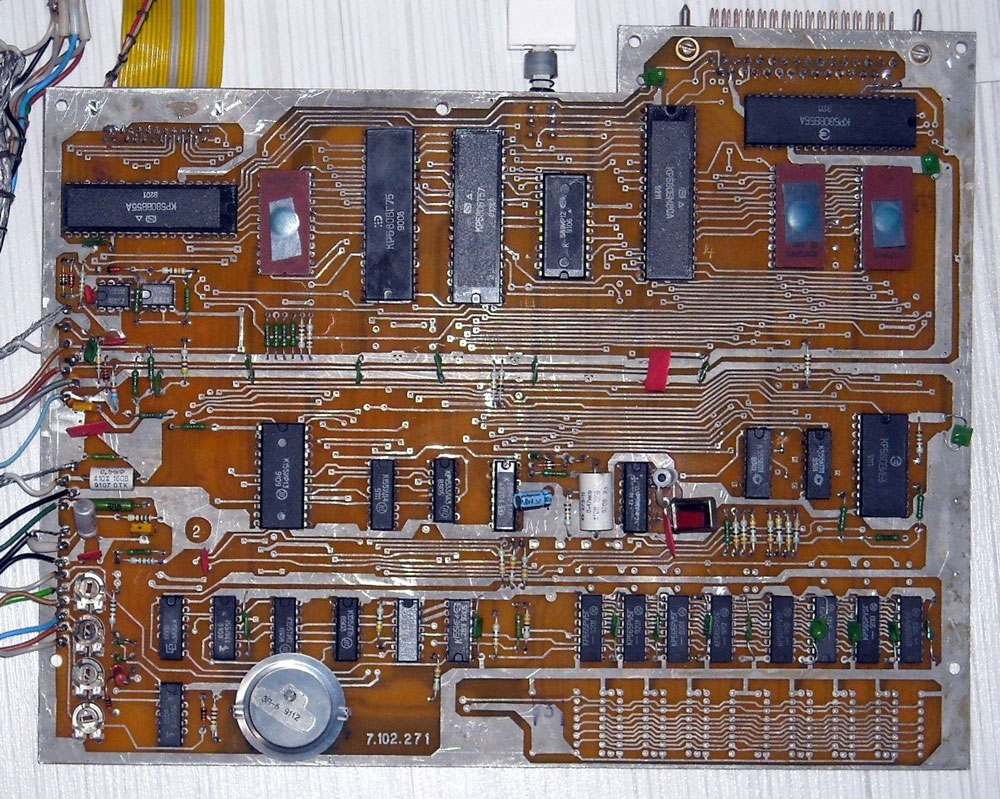

Рис. 45. «Апогей БК-01Ц»: к стандартной схеме «86РК» добавлены ещё несколько микросхем: ПЗУ, 3-канальный звукогенератор на КР580ВИ53 и т. д., но конструкция по-прежнему очень простая — всего 34 микросхемы

ПК Партнёр

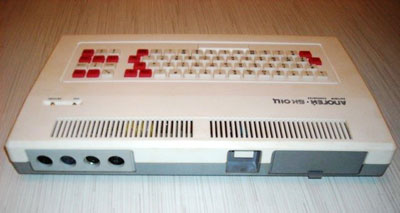

Рис. 46. «Апогей БК-01Ц»: системный разъем сзади прикрыт крышкой для защиты от случайного замыкания контактов

Из обзора ПК второй половины 1980-х годов. Часть II.
6 Мая 2016

Проект Эдуарда Пройдакова
