Приложение. Сравнение графических возможностей-2 (на примере отображения многоцветной фотографии)

Исходная Truecolor-картинка: 24 бита на точку, доступно 16,7 млн. цветов

Сравнение графики-2 исходная 24 бит

Рис. 198. Сравнение графики-2 исходная 24 бит

Отображение на «Векторе-06Ц»: цвет любой точки выбирается произвольно из 16 цветов, программируемых из общей палитры в 256 цветов. Хотя на картинке всего 16 цветов, изображение весьма похоже на 24-битный оригинал (но тонкие оттенки цветов, разумеется, отсутствуют).

Сравнение графики-2 Вектор-06Ц

Рис. 199. Сравнение графики-2 Вектор-06Ц

Отображение на ПК8000 (MSX): 15 жёстко заданных цветов (полная палитра приведена справа), атрибутная система задания цвета для знакомест 1×8 точек. Поскольку палитра фиксированная и достаточно узкая, цвета заметно отличаются от оригинала. Кроме того, ограниченное цветовое разрешение (из-за атрибутной графики) существенно снижает и детализацию картинки.

Сравнение графики-2 ПК8000 MSX

Рис. 200. Сравнение графики-2 ПК8000 MSX

Отображение на IBM PC c CGA-видеокартой: цвет любой точки выбирается произвольно из 4-цветной палитры. Из-за очень узкой палитры картинка совсем мало похожа на оригинал, хотя остаётся узнаваемой.

Сравнение графики-2 IBM PC - CGA

Рис. 201. Сравнение графики-2 IBM PC - CGA

Отображение на ZX Spectrum: 15 жёстко установленных цветов (семь основных цветов в двух вариантах яркости плюс чёрный), атрибутная система задания цвета для знакомест 8×8 точек. Хотя цветов задействовано немало, картинка слишком блочная и пёстрая, выглядит неряшливо (даже на 4-цветную CGA смотреть приятнее).

Сравнение графики-2 ZX Spectrum

Рис. 202. Сравнение графики-2 ZX Spectrum

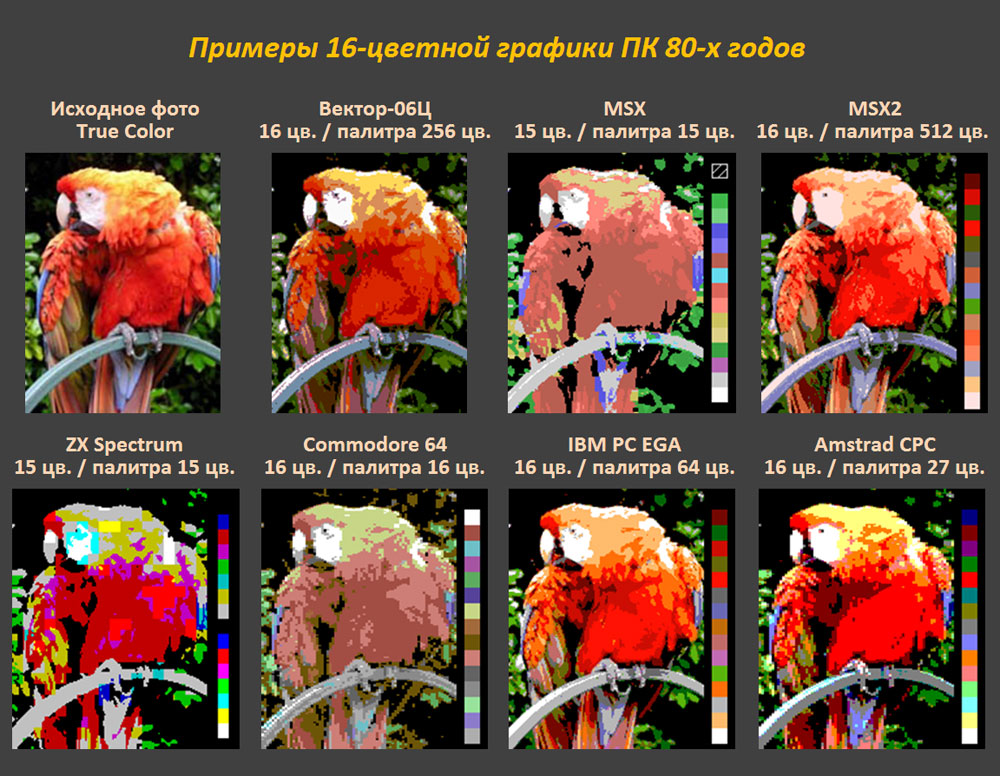

Для сравнения — отображение той же картинки на некоторых других популярных ПК 80-х годов:

Таблица для сравнения

Рис. 203. Таблица для сравнения

5 Июня 2016
