Рогачев Юрий Васильевич

Радист

В вычислительную технику я пришёл совершенно случайно. Началом нужно считать время, когда меня 17-летнего призвали в армию. 10 января 1943 года я вместе с другими призывниками по повестке райвоенкомата Тверской области был направлен в 267 пушечный артиллерийский полк (ПАП) РГК Забайкальского  военного округа.

В конце января наш эшелон прибыл на станцию Даурия Забайкальской железной дороги, расположенной вблизи границы с Маньчжурией и размещён в казарме 267 ПАП. Я был зачислен радистом во взвод связи второго дивизиона полка. Этот дивизион со своими пушками-гаубицами МЛ-20 ещё летом 1939 года участвовал в боях с японцами на реке Халхин-Гол. Нам предстояло набираться знаний по военным специальностям у опытных командиров. Радио в 1943 году для меня было чем-то недосягаемым. И вдруг, прибыв в воинскую часть, я начинаю осваивать эту новую технику…

20 марта 1953 года в торжественной обстановке все призывники прибывшие в этот полк приняли воинскую присягу и в составе своих подразделений приступили к активному освоению специальности и общих требований военной подготовки, необходимой в боевых действиях. Вместе с опытными солдатами и сержантами участвовали в полевых занятиях в составе взвода, в дивизионных и полковых учениях с выездами на полигон при подготовке к учебным артиллерийским стрельбам. Я был вторым радистом у начальника радиостанции старшего сержанта Илларионова, командира нашего отделения. Начальником второй радиостанции, с которой нам предстояло поддерживать связь, был младший сержант Накип Хисамеевич Вафин.

Радиостанцией, которая открыла начало моего освоения специальности радиста, была приёмо-передающая, телефонно-телеграфная симплексная переносная радиостанция 6-ПК. В нашем полку она предназначаласьдля связи КП (командного пункта) дивизиона с передовыми наблюдательными пунктами вблизи территории обороны противника.

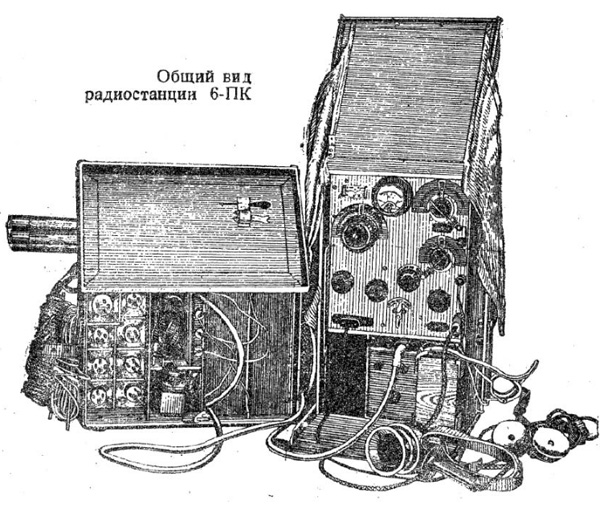

Радиостанция 6-ПК

Радиостанция 6-ПК

Станция может работать телефоном и телеграфом, на стоянке и на ходу. Обслуживается двумя бойцами-радистами. Радиостанция могла работать одновременно только или в режиме передачи, или в режиме приёма, так как каждая радиолампа в этих режимах выполняла разные функции.

Принципиальная схема передатчика радиостанции 6-ПК

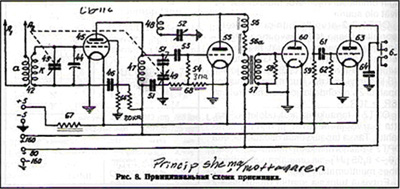

Принципиальная схема приёмника радиостанции 6-ПК

Диапазон частот радиостанции от 3,75 до 5,25 МГц (57,5—80 м).
Дальность действия радиостанции в дневное время на штыревую антенну телеграфом 8—10 км, телефоном 4—5 км; на лучевую антенну телеграфом 12—15 км, телефоном 6—8 км. При работе на штыревую антенну из окопа дальность действия станции 2—5 км. Радиостанция состоит из двух упаковок: упаковка приёмопередатчика, весом около 13 кг, и упаковка питания, весом около 12 кг.

В мае месяце 1943 года я был направлен в полковую школу для углублённого освоения специальности радиста, обеспечивающего работу радиостанции, как с микрофоном, так и работу в телеграфном режиме с использованием азбуки Морзе. В конце августа при окончании занятий в этой школе мне присвоили квалификацию радиотелеграфиста третьего класса, обеспечивающего обмен радиограммами текстов всех видов со скоростью не менее 60 знаков в минуту. В сентябре я возвратился в свой взвод связи на свою штатную должность. Начиналась суровая служба, направленная на повышение уровня боевой подготовки.

Юрий Рогачёв

Проводились тренировочные учения с участием всех подразделений, в том числе и с боевыми стрельбами. Мне, деревенскому пареньку, было очень интересно. Даже когда просто в поле выходили на телефонную связь, мне это нравилось. Нажимаешь кнопку и разговариваешь с человеком, который находится в двух километрах от тебя. Это было что-то!

Отрабатывалась схема радиосвязи между передовыми наблюдательными пунктами разведчиков, командными пунктами дивизионов и батареями. Все стремились  быстрее и твёрже освоить свою специальность и быть готовыми к боевым действиям. Коварный враг находился в непосредственной близости.

В результате через год службы – к 23 февраля 1944 года квалификационная комиссия присвоила мне квалификацию радиотелеграфиста второго класса: обеспечивалась скорость работы в телеграфном режиме более 75 знаков в минуту. Командование присвоило звание младший сержант и назначило начальником радиостанции.

В конце 1944 года меня направили в город Читу в полк связи Забайкальского фронта для изучения радиостанций нового поколения, которыми предстояло оснастить наш полк. Это были радиостанции типа РБМ с супергетеродинными приёмниками и более мощными передатчиками по сравнению с находившимися на вооружении полка  радиостанциями 6-ПК.

Младший сержант Рогачев. 1944 год.

Младший сержант Рогачев. 1944 год

Радиостанция РБМ

Радиостанция симплексная, телефонно-телеграфная, переносная, с автономным питанием. Раздельныеприёмник и передатчиксобраны на общем шасси. Приёмник —супергетеродин с одним преобразованием частоты на шести лампах, промежуточная частота — 460 кГц. Передатчик трехкаскадный, на трёх лампах. Настройка приёмника и передатчика по частоте — независимая, плавная, шкалы отградуированы с шагом 25 кГц. Предусмотрена возможность точной настройки передатчика на частоту приёмника и наоборот. Имеется кварцевыйкалибратор для контроля настройки. Выпускались варианты РБМ-1 и РБМ-5, которые отличались схемой оконечного каскада.

Радиостанция позволяла вести связь с пункта, удалённого от приёмопередатчика на расстояние до 2 км, а также могла использоваться в проводных сетях связи в качестве телефонного аппарата. В комплект радиостанции входят: приёмопередатчик; упаковка питания; телефонная трубка, разборная малая штыревая антенна.

Принципиальная сема радиостанции РБМ-1

Принципиальная сема радиостанции РБМ-1

Общий вид РБМ-1

Общий вид РБМ-1

Монтаж РБМ Монтаж РБМ

Монтаж РБМ. Конструкция РБМ

Технические характеристики:

  • Диапазон частот — 1,5—5 МГц, разбит на два поддиапазона.

  • Выходная мощность передатчика — 1 Вт (РБМ-1) или 5 Вт (РБМ-5)

  • Режимы работы – телеграф и телефон.

  • Дальность связи – с малой штыревой антенной — 10 км телефоном, 15 км телеграфом. С горизонтальной антенной «диполь»: 17 км телефоном, 35 км телеграфом. С мачтовой антенной — 30 км телефоном, 50 км телеграфом.

  • Источники питания — аккумулятор 2НКН-22 и две анодные батареи БАС-80.

  • Время работы от одного комплекта батарей — до 36 час.

  • Габариты приёмопередатчика и упаковки питания — 340×200×270 мм.

  • Масса приёмопередатчика — 13 кг, масса упаковки питания — 14 кг

В феврале 1945 года новые радиостанции поступили, и началась напряжённая работа по их освоению всеми радистами полка. В организации проведения таких занятий пришлось принимать участие и мне. В основном для этого меня и направляли на курсы.

В день Советской армии 23 февраля 1945 года за успехи в боевой службе и отличное овладение специальностью радиста мне был вручен нагрудный знак “Отличный связист”.

9 мая 1945 года Германия подписала акт о безоговорочной капитуляции. Великая Отечественная война Советского Союза завершилась полной победой над фашистской Германией.

После нескольких дней расслабления и восторженности от победы над Германией началась всеобъемлющая проверка боевой готовности войсковых частей Даурского гарнизона, в том числе и нашего 267 ПАП. Учебные «боевые» тревоги, марши, передислокации, отработка взаимодействия с другими частями и с высшим командованием – всё это означало подготовку к серьёзным действиям. 267 пушечно-артиллерийский полк приступил к усиленной отработке чёткого взаимодействия всех служб в боевой обстановке: разведчиков, топографов-вычислителей, радистов, телефонистов, наводчиков орудий и боевых расчётов батарей.

8 августа 1945 года СССР объявил войну Японии.

Война с Японией

267 ПАП  вступил в войну с Японией в составе 36-й армии Забайкальского фронта из района Старый Цурухатуй. Границей с Маньчжурией в этом районе служила река Аргунь. В ночь на 9 августа на реке появилось огромное количество войск и техники.  Через стремнину легли гибкие мосты.

В 0 часов 10 минут 9 августа по пяти понтонным мостам началась переправа передового отряда ударных сил армии. В 4 часа 30 минут вслед за ударными силами началась переправа главных сил, в состав которых входил и наш полк. Переправа 267 полка началась в 9 часов. Все наши машины с личным составом и гусеничные тягачи «Коминтерн» с тяжёлыми орудиями были переправлены на правый берег.

Пустыня, безлюдье, унылое пространство раскинулось повсюду, куда хватало глаз. Главные силы 36-й армии, вступив на территорию противника, двинулась вслед за ударной группой вглубь Маньчжурии в сторону города Хайлар.

267 полк в составе главных сил начал также продвигаться вперед по направлению к городу Хайлар.

267 полк продвигается к городу Хайлар. Материалы Виртуального Компьютерного Музея
Зона действий 36 армии. Материалы Виртуального Компьютерного Музея

Зона действий 36 армии

К концу дня 9 августа полк продвинулся вглубь Маньчжурии на 40-45 километров.

10 августа, продвигаясь в таких же условиях, полк преодолел около 60 километров и остановился в 15-20 километрах от Хайлара. Устраиваясь на ночлег, выставил надёжное охранение. В обратном направлении мимо нашего полка провели первую группу пленных японцев.

Хайларская крепость

Хайларская крепость строилась более 10 лет. К концу 1937 года строительство было закончено ценой жизни множества подневольных китайских рабочих. В Китае крепость называют подземным городом, поскольку её подземные сооружения были оснащены пунктами связи и располагали всем необходимым для жизни. По существу это и был подземный город. Сооружения крепости располагали служебными и бытовыми помещениями, складами боеприпасов, воды и продовольствия, пунктами связи, столовыми, госпиталем и даже швейным заводом.

Хайлар был превращён японцами в мощный укрепленный район. Он состоял из пяти узлов сопротивления. Остроконечные громады опорных пунктов Аобаошань, Бейшань, Шитон, Идуньтай, Линтай, словно зубцы гигантской крепости, преграждали путь. Железобетонные сооружения этих высот уходили в глубину гор на 17—20 метров — боевые и наблюдательные казематы, арсеналы и бункеры для гарнизонов располагались внутри гор так, что могли составить единый боевой организм и могли выполнить задачу самостоятельно. Аобаошань имел 19 дотов, Бейшань —22, Шитон — 36, Идуньтай — 15, Линтай — 19 дотов. В них были свои радиостанции, водопровод, электричество. Подземные ходы сообщения и подземный кабель соединяли опорные пункты в один кулак; можно было маневрировать живой силой под землей. Гарнизон этого кулака составлял более 6000 солдат.

11 августа 267 полк получил боевую задачу: подготовить и занять боевые позиции, развернуть батареи и приступить к уничтожению огневых точек и живой силы Хайларской крепости.

Разведчики штабной батареи и дивизионов отправились на разведку, чтобы на картах определить и обозначить координаты размещения боевых позиций батарей и наблюдательных пунктов дивизионов на территории крепости.

Батарея 152-миллиметровых пушек-гаубиц. Материалы Виртуального Компьютерного Музея

Батарея 152-миллиметровых пушек-гаубиц

Обозначив на картах точные координаты расположения батарей, КП полка и передовых НП дивизионов, полк был готов к боевым действиям. При выполнении этой операции погибли два наших разведчика штабной батареи полка: сержант Шемалев и рядовой боец Дабаев. Валентин Шемалев мой земляк из соседней деревни Бережки был призван в армию вместе со мной. В «Книге памяти» Калининского района Тверской области отмечено: «Шемалев Валентин Никифорович, рождения 1923, деревня Бережки, пропал без вести, август 1945 года».

Рано утром 12 августа разведчики и радисты дивизионов заняли свои наблюдательные пункты на территории крепости. В состав нашей группы входили командир отделения разведки сержант Васильев, разведчик Петр Морозов, топовычислитель Сергей Цветков с оптическими приборами, я и второй радист Петр Почаев с радиостанцией РБМ. Я включил радиостанцию, установил связь с радиостанцией младшего сержанта Вафина на КП дивизиона.

Процесс подготовки к стрельбам, определение координат целей и передача их на командный пункт дивизиона были нами отработаны до автоматизма: два с половиной года мы регулярно в режиме плановых полевых учений или по боевой тревоге проводили тренировки, в том числе и с учебными стрельбами.

Для начальных выстрелов разведчики, внимательно обследуя территорию сопки, определили и нанесли на карту «холмики» со специфическими очертаниями, координаты которых были переданы на КП дивизиона. На первые выстрелы наших орудий японцы открыли ответный огонь из дотов, раскрывая тем самым своё расположение. По этим ответным выстрелам наши разведчики уже точно определяли координаты огневых позиций японцев. В результате наших ударов было вскрыто от земляного укрытия несколько дотов, разрушены бронированные артиллерийские позиции и пулемётные бронеколпаки, установленные в верхней части дотов. Покинувшие свои разрушенные железобетонные сооружения самураи пытались организовать атаку на позиции нашей пехоты, но были уничтожены залпами осколочно-фугасных снарядов.

Радист с командного пункта дивизиона Накип Хисамеевич Вафин сообщил мне, что в ответ на первые залпы наших орудий японцы из дотов начали стрельбу по нашим батареям. Несколько снарядов взорвалось непосредственно вблизи наблюдательного пункта. Из личного состава никто не пострадал. Был повреждён один трактор “Коминтерн”, но это не повлияло на ход боевой операции.

Я передавал на КП дивизиона данные разведчиков нашего наблюдательного пункта с координатами огневых точек японцев, открывших огонь. После ряда залпов наших орудий ответный огонь японской артиллерии по нашим батареям прекратился, а удары по японским целям продолжались методично без особых помех.

Артиллеристы 6-й и 15-й бригад, находясь в непосредственной близости от дотов и используя возможность стрельбы прямой наводкой по амбразурам, вносили свой вклад в разрушение дотов и уничтожение живой силы японских войск.

В ночь на 13 августа мы продвинулись вперед, оборудовали НП и уточнили его координаты. К утру уже передавали боевые данные. По целям на территории противника били наши тяжёлые орудия. Саперы зарядами взрывчатки подрывали стены дотов. Пехота в этот день штурмовала уже непосредственно доты.

14 и 15 августа наш 267 полк продолжал артиллерийскую обработку позиций японцев в укрепленном районе. За это время мы дважды переносили свой наблюдательный пункт, приближая его к дотам.

Вскрытый тыл ДОТА с подбитой пушкой и пулемётным колпаком. Материалы Виртуального Компьютерного Музея Вскрытый тыл ДОТА с подбитой пушкой и пулемётным колпаком. Материалы Виртуального Компьютерного Музея

Вскрытый тыл ДОТА с подбитой пушкой и пулемётным колпаком. Вскрытый ДОТ с подбитой пушкой

Подбитая башня ДОТА с пушкой.. Материалы Виртуального Компьютерного Музея

Подбитая башня ДОТА с пушкой.

Вскрытый ДОТ до уровня бетонированного подземного.. Материалы Виртуального Компьютерного Музея

Вскрытый ДОТ до уровня бетонированного подземного.

К середине дня 15 августа артиллерийскими ударами 267 ПАП, 1912 ИПТАП, 6 и 15 артиллерийскими бригадами и взрывами наших саперов все железобетонные сооружения укрепрайона были выведены из строя. Укрывшиеся в подземелье японцы теперь могли оказывать сопротивление нашим войскам, только используя скрытые выходы из подземелья для неожиданных контратак. Таким образом, 267 полк поставленную задачу по разгрому железобетонных сооружений хайларского укрепрайона выполнил. Полностью завершить хайларскую операцию предстояло пехотным дивизиям.

После завершения разгрома укрытых под землей инженерных сооружений Хайларского укрепленного района во второй половине дня 267 артполк продолжил продвижение к Большому Хинганскому хребту, следуя за основными силами 36 армии, которые уже завершили бои в районе Якеши и вели ожесточенные бои с японцами за овладение перевалами через хребет Большого Хингана.

В полдень 16 августа наш полк подошёл к предгорьям Большого Хингана. Остановившись на короткий отдых у подножья хребта около входа железной дороги в туннель, мы стали свидетелями результатов ночной операции штурмовой группы нашей армии, без шума и стрельбы уничтожившей японскую команду, предназначенную для подготовки взрыва туннеля. Несколько километров железной дороги, проходящей под толщей Большого Хинганского хребта, были спасены. Подвиг этих солдат позволил нашим железнодорожникам быстро восстановить движение на этом участке дороги и обеспечить нашим войскам возможность перевозки грузов и личного состава.

Переход через вершину Большого Хингана с тяжёлой техникой был трудным и опасным. Узкая дорога, серпантином извивающаяся по горным отрогам, делала крутые повороты, в которые с трудом удавалось вписываться сцепке “трактор-пушка”. К концу дня 16 августа перевал был преодолён и полк занял боевые позиции в окрестностях города Бухэду.

17 августа в нашем полку был объявлен «банный день» в переносном и в прямом смысле. Полк готовился к новым боям: пополнялись запасы горючим и боеприпасами, проводилась профилактика боевой техники. Всё чистилось, протиралось, промывалось.  18 августа наступил десятый день войны. Пришло радостное сообщение от руководства 36 армии – японские войска Хайларского гарнизона капитулировали. В этот день в 5 часов утра на всех позициях, остававшихся в руках японского гарнизона, были подняты белые флаги, японцы вышли из подземных укреплений и сложили оружие.

Капитуяция Хайларского гарнизона. Материалы Виртуального Компьютерного Музея

В результате этого сражения более 3000 японских военнослужащих было убито, ещё около 3800 попали в плен.

Победа под Хайларом далась советским войскам дорогой ценой. На окраине города, на сопке Сиротка сохранились 24 братские могилы советских воинов, павших в боях за город. Здесь покоятся 1130 солдат и офицеров Красной армии: 15 капитанов, 28 старших лейтенантов, 48 лейтенантов, 35 младших лейтенантов и около 1000 старшин, сержантов и рядовых красноармейцев.

Мне исполнилось 20 лет

18 августа наш 267 пушечно-артиллерийский полк, расположенный в окрестностях города Бухэду, начал благоустраиваться. Были установлены стационарные брезентовые палатки для размещения личного состава. Оборудованы кухни. В организованном порядке допускалось посещение города. В этот день я отмечал своё 20-летие. Мне с группой моих друзей разрешили отлучиться в город Бухэду в фотоателье китайского фотографа. Китаец был очень любезен. Узнав, что у меня сегодня день рождения, он предложил мне сфотографироваться на память в форме японского солдата, угостил нас рисовой водкой сакэ и отказался от оплаты за фотокарточки.

Юрий Рогачёв в Бухэду. Материалы Виртуального Компьютерного Музея Юрий Рогачёв в Бухэду. Материалы Виртуального Компьютерного Музея
Юрий Рогачёв в Бухэду. Материалы Виртуального Компьютерного Музея

2 сентября 1945 года на линкоре «Миссури» состоялось подписание акта о безоговорочной капитуляции Японии. Этот исторический день означал, что вторая мировая война, продолжавшаяся шесть лет, закончилась. На линкор прибыл генерал Макартур и вслед за ним делегации союзных стран и многочисленные корреспонденты. Японским представителям предложили  подписать Акт о безоговорочной капитуляции Японии. Первым подписал этот акт министр иностранных дел Сигимицу, за ним начальник генерального штаба Японии генерал Умадзу. По уполномочию Верховного главнокомандующего Советскими вооруженными силами Акт о безоговорочной капитуляции Японии подписал генерал-лейтенант К.Н. Деревянко.

Акт о капитуляции подписывает генерал Умадзу. Материалы Виртуального Компьютерного Музея

Акт подписывает генерал Умадзу

Акт о капитуляции подписывает генерал Умадзу. Материалы Виртуального Компьютерного Музея

Акт подписывает генерал К.Н. Деревянко

Так китайские жители городов Маньчжурии провожали советские войска после победы над Японией. Материалы Виртуального Компьютерного Музея

Так китайские жители городов Маньчжурии провожали советские войска после победы над Японией

В середине сентября 1945 года 267 артиллерийский полк погрузился на железнодорожный состав и, спустя несколько суток, прибыл на станцию Даурия. Начинался новый этап моей службы в армии.

Все почувствовали - наступил мир, и впереди ждут большие перемены. Первой ласточкой этих перемен был Указ о демобилизации из Советской армии солдат, сержантов и старшин 13 старших возрастов (1891—1903 годов рождения), а также сержантов и старшин 1938 года призыва.

В октябре 1945 года в торжественной обстановке была отправлена по домам первая группа наших старших товарищей. Среди них был и радиотелефонный мастер полка старшина Петр Титович Бабкин, прослуживший в этом полку семь лет.

П.Т.Бабкин. Материалы Виртуального Компьютерного Музея

П.Т.Бабкин

Радиомастер

Приказом командира полка на освободившуюся должность назначили меня и направили на курсы в полк связи Забайкальского военного округа в город Читу. Пять месяцев занятий, включающих освоение основ радиотехники, изучение материальной части находящихся на вооружении радиостанций и практическую работу по ремонту аппаратуры в цехах, прошёл я в этом полку связи. В марте 1946 года я снова вернулся на станцию Даурия в свой 267 пушечный артиллерийский полк.

Здесь произошли значительные изменения: многие старшие товарищи – сержанты, которые были моими первыми учителями, и вместе с которыми пришлось много поработать и многое испытать, уже демобилизовались.

В полку появилось много новых офицеров, в том числе и начальник связи, с которым мне предстояло работать. Произошло и перевооружение полка: вместо старых тяжёлых 122-х и 152-миллиметровых пушек поступили 100-миллиметровые орудия с повышенной бронебойной мощностью. Освоение новой техники и подготовка к инспекторской проверке с боевыми стрельбами требовали серьёзной подготовки. Пришлось поработать и мне. На инспекторской проверке, закончившейся стрельбами, полк получил отличные оценки. Особенно были отмечены чёткие действия радистов и безотказная работа радиоаппаратуры, поскольку всё управление в процессе проверки и стрельб осуществлялось с помощью радиосвязи.

Радисты на встрече с командованием 267 ПАП. Материалы Виртуального Компьютерного Музея

Радисты на встрече с командованием 267 ПАП

Шахалинор

В марте 1947 года поступил приказ о расформировании нашего 267 артиллерийского полка. Началась процедура сдачи боевой техники, в том числе и аппаратуры связи. Через месяц всё было закончено. Оставшийся личный состав полка направлялся для продолжения службы в другие части, в основном в отдельные батальоны 43-го пулеметно-артиллерийского полка (43 ПАП). Этот полк помимо мобильного вооружения (76-мм орудий, самоходных артиллерийских установок, пулемётов и др.) содержал в боевой готовности сооружения укреплённого района, расположенного вдоль границы. Я получил назначение на должность радиомастерав 114 пулеметно-артиллерийский батальон 43 ПАП. Он находился в военном городке Шахалинор, в восьми километрах южнее Даурии и в трёх километрах от границы.

Вид на военный городок Шахалинор с северо-запада. Материалы Виртуального Компьютерного Музея

Вид на военный городок Шахалинор с северо-запада

В начале апреля 1947 года я направился пешком, покидая станцию и поселок Даурия, к новому месту дальнейшей службы.

Полуголая степь, ни одного деревца. Проселочная дорога. Примерно через полтора часа впереди справа открылось озеро Шахалинор, а за ним  и военный городок с таким же названием.

Меня встретил дежурный по гарнизону старшина Иван  Чебоненко и проводил в штаб батальона.
Официально я был включен в состав технической мастерской, размещенной в полуземлянке, в которой проживали и работали мои коллеги – мастера различных специальностей: артиллерийский мастер, оружейный мастер, оптик, химик и др. Радиомастерская, в которой предстояло проживать и работать мне, размешалась в отдельном помещении другой полуземлянки телефонного узла.

Коллектив технической мастерской. Материалы Виртуального Компьютерного Музея Алексей Белоусов. Материалы Виртуального Компьютерного Музея

Коллектив технической мастерской. Алексей Белоусов.

Состоялась моя первая встреча с новым руководством и краткое знакомство с историей, предназначением и текущей деятельностью 114 батальона.

Весь период войны с Германией гарнизон военного городка Шахалинор обеспечивал боевую службу в  приграничном укрепленном районе вдоль советско-маньчжурской границы на её западном участке, включавшем 10 дотов. Общее управление действиями дотов обеспечивалось как радиосвязью, так и подземными бронированными кабелями телефонной связи. После окончания войны с Японией постоянное боевое дежурство в дотах прекратилось. Стационарные радиостанции дотов переместились для хранения на склад военного городка.

Прошло полтора  года. По регламенту, хранящаяся на складе  радиоаппаратура требовала проведения технического осмотра и, если потребуется, ремонта. Это и являлось одной из главных обязанностью моей службы в 114 батальоне.

Новой для меня была работа по ремонту сети телефонной связи между дотами батальонного участка укрепрайона. Эта телефонная связь между дотами обеспечивалась бронированными кабелями, проложенными глубоко в земле. К каждому доту подводилось по два или более 22-проводных кабеля от двух соседних сооружений.

Параллельно с обслуживанием боевой радио и телефонной техники пришлось заняться и ещё одним вопросом. Как оказалось, в гарнизоне из-за неисправности аппаратуры и отсутствия специалистов по ремонту не работал радиоузел.

Приближающиеся Первомайские праздники требовали срочно решить этот вопрос. Мне было интересно познакомиться с новым видом радиоаппаратуры, и я активно включился в эту работу. Всего несколько дней потребовалось, чтобы выявить и устранить неисправности в схеме. Труднее оказалась проблема с заменой неисправных радиоламп и с обеспечением источниками анодного питания. За радиолампами пришлось поехать в город Читу, а вопрос обеспечения источниками анодного питания решил электромеханик зарядной базы Виктор Микрюков, предложивший использовать отработавшие ресурс и списанные с эксплуатации щелочные аккумуляторы, которые бесполезно хранились на зарядной базе.

25 апреля радиоузел был отремонтирован и принимал передачи широковещательных  радиостанций Читы, Хабаровска и Владивостока. Разводку трансляционных линий и установку динамиков и репродукторов в казармах, в квартирах семей офицеров и в служебных помещениях в полуземлянках военного городка обеспечивали телефонисты и радисты батальона.

30 апреля в 12 часов дня в военном городке Шахалинорбыла включена в сеть первая трансляция радиопрограммы из Читы.

Ю.Рогачев. Радиомастер. Материалы Виртуального Компьютерного Музея Лагутин, зав. радиоклубом. Материалы Виртуального Компьютерного Музея В. Микрюков, электрик.. Материалы Виртуального Компьютерного Музея

Ю.Рогачев, радиомастер. Лагутин, зав. клубом. В. Микрюков, электрик.

Начало трансляции радиопередач в казармах и в жилых помещениях офицеров оказалось лучшим подарком обитателям городка к первомайскому празднику. С этого времени обслуживание радиоузла и проведение ежедневных радиопередач в гарнизоне стало моей второй обязанностью. Это помогло мне быстро войти в новый коллектив.

В июне 1947 года началась проверка технического состояния и необходимый ремонт сети телефонной связи между дотами батальонного участка укрепрайона. Это требовало длительного отсутствия в городке.

Чтобы не срывать установленное время трансляции программ передач радиоузла, была использована простейшая автоматика из электронных реле и настенных часов (ходиков) для автоматического включения и выключения программы передач.

Вскрытый ДОТ Шахалинора. Материалы Виртуального Компьютерного Музея

Вскрытый ДОТ Шахалинора

Здесь я впервые познакомился с внутренним устройством наших мощных железобетонных сооружений, уходящих в глубину на 5—6 метров. Строились эти сооружения под руководством генерал-лейтенанта Дмитрия Михайловича Карбышева. Я невольно вспомнил японские доты под Хайларом, которые наши пушки разбивали в августе 1945 года. Здесь доты не были соединены подземными переходами, но телефонная связь между ними обеспечивалась бронированными кабелями, проложенными глубоко в земле. К каждому доту подводилось по два или более 22-проводных кабеля от двух соседних сооружений (в зависимости от ранга: дот командира батальона, командира роты, командира взвода).

Для предварительной проверки мне выделили в помощь трёх телефонистов.

Результаты оказались не блестящими: в некоторых дотах было исправных всего один или два направления (2-4 пары проводов вместо 20 пар). Пришлось разработать специальную технологию определения неисправностей в линиях связи и их ремонта, применив методику контроля монтажа в радиосхемах. К счастью оказалось, что все неприятности не в подземных кабелях, а в коммутационных коробках внутри сооружений. Из-за длительного пребывания в условиях повышенной влажности поржавели, а в некоторых случаях просто разрушились, клеммные соединения.

За летние месяцы с участием нескольких телефонистов удалось заменить коммутационные коробки и полностью восстановить все линии связи между сооружениями батальона. На плановых учениях осенью 1947 года телефонная связь между всеми сооружениями работала безотказно, и наша работа получила высокую оценку командования.

В октябре началась плановая работа по технической проверке функционирования радиостанций, хранящихся на складе. В работе принимали участие радисты батальона. В январе 1948 года работа была завершена. Специальная комиссия радиоспециалистов 43 ПАП, проводившая испытания функционирования всех радиостанций в нашем батальоне дала положительную оценку.

В дальнейшем эта работа продолжалась в плановом порядке.

Я подготовил себе замену и на должность радиомастера и специалиста по обслуживанию радиоузла.

В батальоне осталось совсем мало солдат. С трудом обеспечивалось несение всех видов повседневной службы – дежурства, караулы, техническое обслуживание вооружения и техники.

Однажды, уже в декабре 1949 года, разбираясь на складе трофейного имущества, я обнаружил необычный для военной техники механизм. Это оказалась японская электромеханическая картофелечистка. Находка могла значительно упростить процесс приготовления пищи. Для ввода этой машины в эксплуатацию  было необходимо трехфазное электрическое  напряжение, а на кухню поступало только однофазное. Вместе с электриком электростанции военного городка Микрюковым нам удалось решить этот вопрос.

На кухне заработала картофелечистка. Её пробный пуск был отмечен торжественным ужином.

Это был практически последний технический вклад в моей военной службе.

В марте 1950 года вышел Указ о демобилизации сержантского состава Советской армии 1925 года рождения. Перед демобилизацией за участие в войне и за все годы службы в армии каждому выплатили единовременное вознаграждение в размере 3000 рублей.

9 апреля 1950 года на станцию Даурия  прибыл эшелон для перевозки в центральные области демобилизованных сержантов. Командование гарнизона и все жители городка Шахалинора тепло нас проводили. Пожелали успехов в устройстве новой жизни и на машинах отправили в Даурию. Нас погрузили в товарные вагоны для возвращения домой. Эшелон прибыл в Москву поздно вечером 26 апреля. Вместе с группой товарищей мы покинули эшелон при остановке в Люберцах, на пригородном поезде добрались до Москвы и в пассажирском зале Ленинградского вокзала устроили прощальное мероприятие. Утром 27 апреля разъехались по домам.

Ю.Рогачев. Август 1949 г. Даурия, Шахалинор. Материалы Виртуального Компьютерного Музея Ю.Рогачев. Май 1950 г., Москва. Материалы Виртуального Компьютерного Музея

Ю.Рогачев. Август 1949 г., Даурия, Шахалинор. Май 1950 г., Москва.

Электромеханик

Москва. Ленинский проспект. Дом 18. Материалы Виртуального Компьютерного Музея

Москва. Ленинский проспект. Дом 18.

В середине июня 1950 года в поисках работы я посетил лабораторию электросистем Энергетического института АН СССР, в которой в это время начиналась новая работа.

Эта лаборатория размещалась на первом этаже правого крыла дома №18 Ленинского проспекта.

Состоялась беседа с руководителем этой лаборатории И.С. Бруком. Он внимательно выслушал рассказ о моей работе в качестве радиста и радиомастера во время службы в армии, задал целый ряд технических и специальных вопросов и в заключение сказал, что здесь придётся работать в новом направлении с самыми современными приборами.

Мне предложили написать на имя директора Энергетического института АН СССР академика Г.М. Кржижановского заявление о приёме на работу и предупредили, что оформление может продлиться недели три…

18 июля 1950 года я приступил к работе в этой лаборатории.

Моя работа началась в монтажной мастерской лаборатории с изготовления «макетницы» – наклонной текстолитовой монтажной платы размером 300×500 мм для размещения 12 ламповых панелек и целого поля двухсторонних контактов для крепления и распайки радиодеталей при монтаже  электронной схемы, предложенной Н.Я. Матюхиным, в распоряжение которого я и был направлен, Через несколько дней Николай Яковлевич привёл меня в комнату, где и начинались работы по АЦВМ – (в “рыбную”комнату с двумя широкими окнами, в шутку названную так за соседство с рыбным магазином, расположенным через стену). В этой комнате уже стоял макет арифметического устройства с логическими схемами, построенными на ламповых диодах 6Х6.

В этот раз я был ознакомлен уже с основным направлением работы – созданием вычислительной машины. Первые общие представления о цифровых вычислительных машинах, о том, как с помощью электронных схем выполняются арифметические операции, и что наиболее удобной для этого является двоичная система счисления, которая содержит всего две цифры – ноль и единицу, и как эти цифры можно представить в электронной схеме триггера, обладающей двумя устойчивыми состояниями, узнал я от Н.Я. Матюхина. Если учесть, что всего два месяца назад Н.Я. Матюхин не имел и представления о вычислительной технике, можно оценить и талант И.С. Брука передавать свои знания, и способность Матюхина их усвоить.

Конкретным заданием для меня было исследование характеристик миниатюрных купроксных выпрямителей, применявшихся в электроизмерительных приборах, на предмет пригодности их использования в логических схемах арифметического устройства вместо ламповых диодов, смонтировать макет такого устройства и проверить его работоспособность. Вероятно, на эту мысль натолкнуло И.С. Брука и Н.Я. Матюхина наличие значительного количества таких выпрямителей в лаборатории электросистем, полученных со склада трофейного имущества Академии наук СССР.

Эти немецкие купроксные выпрямители оказались аналогами отечественным диодным выпрямителям КВМП-2-7:

Немецкие купроксные выпрямители. Материалы Виртуального Компьютерного Музея
  • допустимый прямой ток – 4 мА

  • допустимое обратное напряжение – 120 В

  • прямое сопротивление (при величине тока 3–4 мА) – 3-5 Ком

  • обратное сопротивлении –0,5–2 Мом.

Соотношение прямого и обратного сопротивлений (не ниже 1:100) надёжно могло обеспечить выполнение диодных функций в логических схемах.

С учётом этих параметров была рассчитана электрическая схема сумматора и изготовлен макет арифметического узла, по функциональной схеме идентичный ламповому сумматору.

Исследования в статическом режиме надёжно показывали правильные результаты операции сложения при всех возможных вариантах сочетания входных данных. Предстояло выяснить возможность их использования в импульсных схемах. Экспериментальные исследования макета в импульсном режиме также показали его стабильную работу при различных частотах. Определялась стабильность работы схемы с учетом отклонений уровней питающих напряжений и разброса параметров комплектующих изделий. Особое внимание обращалось на стабильность и надёжность работы непосредственно самих купроксных выпрямителей.

Все элементы нового макета удалось разместить на монтажной плате, изготовленной ранее, что было нетрудно: макет содержал всего 12 радиоламп  (для схем триггеров и клапана). Исследованием работоспособности схемы в различных режимах, устранением узких мест завершилась отладка макета. И.С. Брук и Н.Я. Матюхин лично всесторонне проверили работу макета.

Убедившись, что схема работает надёжно и что использованные в ней купроксные выпрямители устойчиво выполняют функцию ламповых диодов, было принято решение строить логические схемы АЦВМ М-1 с применением купроксных выпрямителей.

- Это прорыв! В американской машине ЭНИАК использовано 18 тысяч радиоламп. Мы уложимся в тысячу! Это первый шаг к тому, чтобы вычислительная машина стояла на рабочем месте каждого инженера – сказал И.С. Брук.

Окончательное решение вопроса с элементной базой открывало широкий фронт работ. Оформлялись принципиальные электрические схемы на арифметический узел, которые определили и типоразмеры монтажных плат, и конструкцию машины. Выпускались чертежи на элементы конструкции и электромонтажные схемы на платы для начала производства. Готовилось помещение и место (постамент) для установки машины.

В августе 1950 года была завершена разработка конструкторской документации на арифметический узел, решившая все конструкторские и технологические вопросы, что открывало возможность начала разработки и изготовления конструкции машины и остальных её узлов.

Успешные испытания элементной базы машины с использованием полупроводниковых приборов в логических построениях и завершение проектирования арифметического узла обеспечили возможность развернуть в сентябре широкий фронт работ по проектированию  схем и конструкций  всех узлов машины.

Четкое разделение работ, подбор и распределение исполнителей обеспечили успешное начало разработки практически одновременно по всем узлам машины.

В сентябре 1950 г. состав лаборатории значительно расширился. Были чётко определены конкретные исполнители машины и её узлов. Общее руководство разработкой возлагалось на Н.Я. Матюхина. Разработку арифметического узла (АУ) и элементной базы выполняли Н.Я. Матюхин и Ю.В. Рогачев, разработку главного программного датчика (ГПД) – М.А. Карцев и Р.П. Шидловский. Конструкцию магнитного барабана под техническим руководством И.С. Брука проектировал И.А. Кокалевский, электронные схемы магнитной памяти (МП) – Н.Я. Матюхин и Л.М. Журкин. Т.М. Александриди в качестве темы дипломного проекта получила задание на разработку электронной памяти (ЭП) на электростатических трубках. А.Б. Залкинд и Д.У. Ермоченков разрабатывали узел ввода-вывода (УВВ) с использованием телеграфного трансмиттера и широкоформатного телетайпа.

В специально отведенной для АЦВМ М-1 комнате был построен постамент площадью около 4 кв. м, в центре которого установлена прямоугольная вентиляционная колонна с отверстиями для обдува панелей. По бокам колонны размещались стойки, предназначенные для крепления на них блоков с электронными схемами узлов.

В сентябре широким фронтом началась разработка конструкторской документации на остальные узлы машины.

В сентябре было завершено изготовление блоков АУ. По мере изготовления блоки устанавливались на свои штатные места в стойках для настройки и автономной стыковки.

В декабре 1950 г. завершилась разработка конструкторской документации на узел ГПД. В состав ГПД входило 12 типов блоков: (ГТИ) генератор тактирующих импульсов, (ПС) блок пуска и синхронизации, (РИ) распределитель импульсов, (ФИ) блок формирования импульсов, (РА) регистр адреса, (ПР) пусковой регистр, (СР) селекционный регистр, (РС) регистр сравнения, (ОШ) блок операций и шифра, (КБ) клапанный блок, (ВП) блок выбора памяти, (ОС) блок операции сравнения.

В феврале 1951 г. закончено изготовление блоков главного программного датчика, а к весне 1951 г. были изготовлены, отлажены и состыкованы электронные схемы и барабан магнитной памяти. На отдельном столе в комнате М-1 были установлены и кабелями с разъёмами подключены к стойке машины телеграфная аппаратура (трансмиттер и телетайп)

Началось изготовление стойки узла с электростатическими трубками электронной памяти, в которой размещались 9 электростатических трубок ЛО 737 и их электронные схемы.

В марте 1951 г. все узлы были полностью укомплектованы блоками. Арифметический узел к этому времени был автономно отлажен и выполнял операцию сложения в автоматическом режиме.

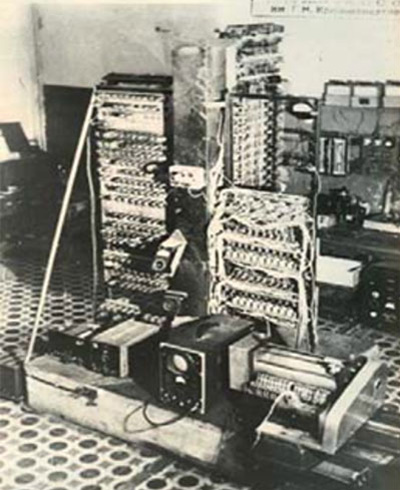

Общий вид АЦВМ М-1. (Апрель 1951 г.). Материалы Виртуального Компьютерного Музея

Общий вид АЦВМ М-1. (Апрель 1951 г.).

В середине апреля 1951 г. результаты работы по созданию М-1 рассматривались комиссией Президиума Академии наук СССР. В состав комиссии входили академики И.П. Бардин, А.В. Топчиев, Г.М. Кржижановский, М.А. Лаврентьев,С.Л. Соболев и ещё ряд представителей Академии наук и промышленности.

Президиум Академии наук СССР распоряжением № 602 от 16 апреля 1951 г. отметил  успешное выполнение работ по его заданию от 22 апреля 1950 г., премировав десять ведущих разработчиков машины.

С начала мая по декабрь 1951 года продолжалась комплексная работа в режиме опытной эксплуатации: уточнялась настройка узлов и их комплексная стыковка в машине, началась разработка тестовых программ, отрабатывалась система команд и технология программирования. В этой работе принимали участие молодой математик к.ф.-м.н.Ю.А. Шрейдер, М.А. Карцев, Н.Я. Матюхин и ряд других потенциальных пользователей машины, среди которых был и академик С.Л. Соболев.

В начале декабря 1951 года АЦВМ М-1 была готова к проведению комплексных испытаний по определению ее научного уровня, а также технических и эксплуатационных характеристик.

Была образована комиссия. Возглавлял комиссию учёный секретарь ЭНИН АН СССР Г.А. Матвеев. В состав комиссии входили ведущие специалисты ЭНИН – энергетики, электротехники, теплотехники и др. Работу комиссии посетили директор ЭНИН академик Г.М. Кржижановский, ректор Горьковского университета академик А.А. Андронов. От Курчатовского института в работе комиссии принимал участие академик С.Л. Соболев.

Представляли машину И.С. Брук,  Н.Я. Матюхин, М.А. Карцев, Ю.А. Шрейдер. А.Б. Залкинд, Т.М. Александриди.

Комиссия приняла решение о пуске АЦВМ М-1 в эксплуатацию.

15 декабря 1951 года Отчёт по Автоматической цифровой вычислительной машине М-1 утвердил директор ЭНИН АН СССР академик Г.М. Кржижановский.

С 1 января 1952 года в план работы лаборатории электросистем Энергетического института АН СССР включалась постоянная круглосуточная эксплуатация АЦВМ М-1. График работы и распределение машинного времени определялись руководителем лаборатории электросистем И.С. Бруком. Машина находилась в постоянной эксплуатации три года. В конце 1954 года она была в качестве учебного пособия  передана  на кафедру вычислительной техники МЭИ.

Основные характеристики М-1

  • Система счисления – двоичная, с фиксированной запятой.

  • Количество двоичных разрядов – 24 и знак.

  • Арифметический узел – параллельный.

  • Система команд – двухадресная.

  • Объём внутренней памяти:

    • на магнитном барабане – 256 25-разрядных чисел,

    • на электростатических трубках – 256 25-разрядных чисел.

  • Быстродействие:

    • с магнитной памятью – 20 операций в секунду,

    • с электронной памятью: сложение – 20 тыс. оп./сек, умножение – 500 оп./сек.

  • Операции: сложение, вычитание, умножение, деление и ряд вспомогательных операций.

  • Ввод информации и программ – с бумажной перфоленты трансмиттером.

  • Вывод результатов и печать – в виде таблиц на широкоформатном телетайпе.

  • Площадь помещения – 15 кв. м. Потребляемая мощность – 8 кВт.

  • Количество радиоламп – 730.

Совмещая работу в лаборатории электросистем ЭНИН АН СССР по созданию АЦВМ М-1 с необходимостью повышения образования, в январе 1951 года я поступил в Московскую областную заочную среднюю школу. В июне 1952 года успешно сдал все экзамены этой школы и получил АТТЕСТАТ ЗРЕЛОСТИ. В сентябре 1952 года был принят на первый курс Радиотехнического факультета МЭИ.

Помещена в музей с разрешения автора 23 января 2020
Отредактирована 26.11.2020
