Вычислительный комплекс высокой производительности ЕС1068.17

Вычислительный комплекс высокой производительности ЕС1068.17

Область применения

Предназначен для решения определенного круга научно-технических и народнохозяйственных задач, использующих матричную и линейную алгебру, методы цифровой обработки сигналов, математическую статистику, спектральный и корреляционный анализы и требующих высокой функциональной надежности и производительности. Комплекс ЕС 1068.17 можно применять в космических, сейсмических и метеорологических исследованиях, при решении задач геофизики, ядерной физики, астрофизики, в радиолокации, гидролокации и т. д.

ЭВМ ЕС1068.17. Отраслевой каталог Изделия радиопромышленности. Материалы Виртуального Компьютерного Музея

Основные данные

  1. Производительность: 100 млн. ком./с;
  2. Емкость оперативной памяти 16 Мбайт.
  3. Количество каналов ввода-вывода:

    • блок-мультнплексных 20;
    • байт-мультнплексных 4.

  4. Потребляемая мощность не более 300 кВ А.

  5. Занимаемая площадь не более 310 м2.

  6. Масса не менее 62 500 кг.

Состав поставляемого комплекта

Центральная часть:

  • Процессор ЕС2366 (2 шт.).
  • Процессор ввода-вывода ЕС2666 (2 шт.).
  • Пульт управления ЕС 1587 (1 шт.).

Периферийное оборудование:

  • Накопитель на магнитных дисках ЕС5080 (8 шт.).
  • Устройство управления накопителями на магнитных дисках ЕС5580 (2 шт.).
  • Устройство управления накопителями на магнитных дисках ЕС5563 (4 шт.).
  • Управляющий модуль ЕС5663 (4 шт.).
  • Альтернативный управляющий модуль ЕС5663.02 (4 шт.).
  • Накопитель на магнитных дисках ЕС5063 (24 шт.).
  • Накопитель на магнитной ленте ЕС5027.01 (32 шт.).
  • Устройство управления накопителями на магнитной ленте ЕС5527.01 (4 шт.).
  • Устройство ввода на перфокартах ЕС6019М (4 шт.).
  • Устройство печатающее ЕС7040 (4 шт.).
  • Комплекс устройств отображения ЕС7920.01 (4 шт.) в составе:
  • Комплекс устройств отображения ЕС7920.01 (4 шт.) в составе:
    • устройство управления ЕС7922.01 (1 шт.);
    • устройство печатающее ЕС7934.01 (I шт.);
    • устройство отображения ЕС7927.01 (16 шт.).
  • Комплекс дисплейный графический ЕС7980 (2 шт.).
  • Процессор матричный ЕС2700 (2 шт.).
  • Процессор матричный ЕС2706 (8 шт.).
  • Устройство перфорации, контроля и расшифровки перфокарт ЕС9080М1 (4 шт.).

Состав комплекта средств комплексирования:

  • Коммутатор интерфейсов ввода-вывода КИВВ (1 шт.) в составе:
    • матрицы коммутационные МК
    • пульт дистанционного управления ПДУ
  • Адаптер канал — канал ЕС4061 (1 шт.).

Программное обеспечение

Программное обеспечение комплекса ЕС1068.17
включает:

  • программное обеспечение ЭВМ ЕС 1068;
  • программное обеспечение матричных процессоров ЕС2700 и ЕС2706.

Программное обеспечение матричных процессоров входит в состав ЕС2700 и ЕС2706 и включает средства подключения к операционной системе, метод доступа матричного процессора и средства диагностики и тестирования.

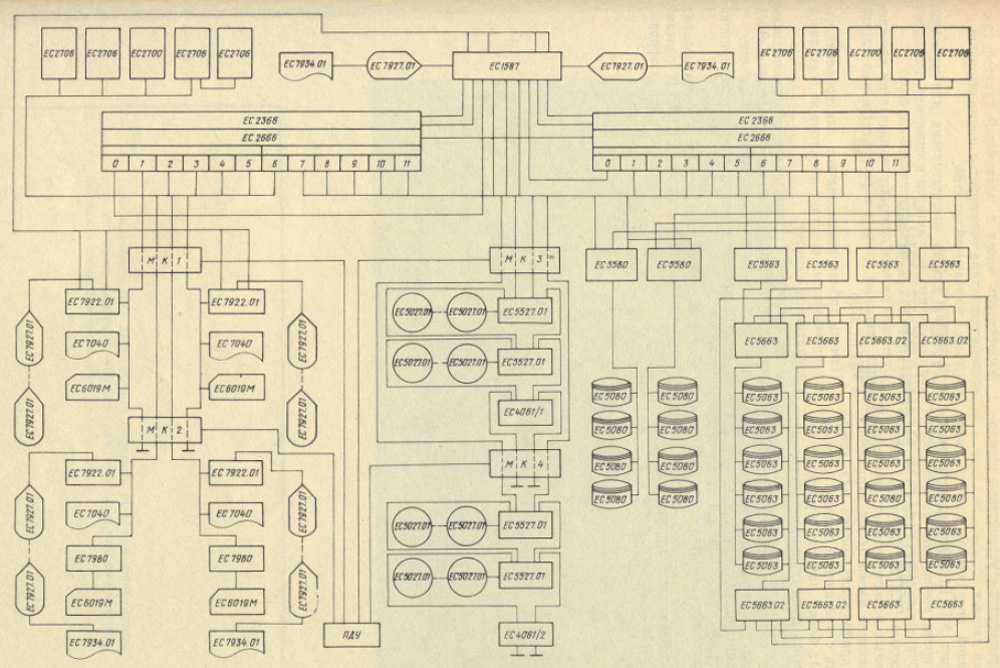

Структурная схема комплекса ЕС 1068.17 приведена на рисунке.

Структурная схема комплекса ЕС 1068.17. Отраслевой каталог Изделия радиопромышленности. Материалы Виртуального Компьютерного Музея

ЕС1587 —пульт управления; ЕС2366 — процессор; ЕС2666—процессор ввода-вывода; ПДУ —пульт дистанционного управления; МК — матрица коммутационная; ЕС2700 и ЕС2706 — матричные процессоры; EC406I — адаптер канал —канал; ЕС5027.01— накопитель на                   магнитной ленте;ЕC5527.01 — устройство управления накопителями на магнитной ленте; ЕС5063 — накопитель на магнитных дисках; ЕС5563 — устройство управления накопителями на магнитных дисках; ЕС5663—управляющий модуль; ЕС5663.02 — альтернативный управляющий модуль; ЕС5080 — накопитель на магнитных дисках; ЕС5580— устройство управления накопителями на магнитных дисках; ЕС6019М —устройство ввода с перфокарт-ЕС7040 — устройство печатающее: ЕС7920.01 — комплекс устройств отображения (в составе: ЕС7922.01 — локальное групповое устройство управления, ЕС7934.01 — устройство печатающее, EC7927.0I — устройство отображения); ЕС7980 — комплекс дисплейный графический

Краткое описание

Комплекс ЕС 1068.17 выпускается по ТУ Ц51.700.104-17 и является вариантом исполнения ЭВМ ЕС 1068, в состав которой включены матричные процессоры ЕС2700 и ЕС2706, а также увеличена емкость внешней памяти на магнитных дисках и магнитных лентах, что обеспечило создание проблемно-ориентированных систем обработки данных высокой производительности в 10 раз большей, чем ЭВМ ЕС 1068.

Описание центрального процессора ЕС2366, процессора ввода-вывода ЕС2666 и пульта управления ЕС 1587 дано в разделах «Машина вычислительная электронная цифровая ЕС 1066» и «Машина вычислительная электронная цифровая ЕС 1068».

Матричный процессор ЕС2700 (МП) структурно разделен на четыре самостоятельно работающих процессорных блока: интерфейс канала, устройство передачи и преобразования данных, управляющий и арифметические процессоры. Все четыре процессорных блока работают совмещение.

Интерфейс канала обеспечивает подключение МП к ЕС ЭВМ и имеет семь пользовательских подканалов.

Устройство передачи и преобразования данных предназначено для управления обменом данными между памятями МП и преобразований форматов данных и их адресов, совмещенных во времени с операциями пересылок

Основное назначение управляющего процессора— планирование и обслуживание процесса об- работки данных в других устройствах МП.

Арифметический процессор — основное устройство МП — имеет микропрограммное управление и быстродействующую рабочую память 16 Кбайт, разделенную на два равных параллельно работающих блока, что обеспечивает совмещенную работу арифметического процессора с устройством передачи и преобразования данных.

Наличие встроенной оперативной памяти емкостью 1 Мбайт делает МП ЕС2700 вполне независимым от ЭВМ на время вычислений пользовательского алгоритма обработки.

Матричный процессор ЕС2706. Структура состоит из функциональных блоков четырех типов: логические и управляющие блоки (блок управления и блок адресной арифметики); блоки для арифметики над числами с плавающей запятой (сумма- тор и умножитель); блоки памяти (буферная па- мять, основная память данных и память таблиц); блок интерфейса.

Блок управления содержит память программ, предназначенную для размещения 64-битных инструкций, управляющих операциями в МП.

Блок адресной арифметики предназначен для адресации, индексирования и других управляющих функций.

Сумматор чисел с плавающей запятой, работающий по принципу конвейера, выполняет операции сложения, вычитания, логические операции и операции преобразования чисел.

Умножитель чисел с плавающей запятой тоже конвейерного типа оперирует с нормализованными числами с плавающей занятой.

Буферная память предназначена для хранения промежуточных результатов и содержит два блока регистров для чисел с плавающей запятой.

Основная память данных предназначена для хранения основных данных и результатов вычислений в .МП ЕС2706

Память таблиц предназначена для хранения часто используемых констант и состоит из постоянной и оперативной памятей.

Блок интерфейса предназначен для организации связи между ЛАП и центральным процессором ЭВЛА из пульта и управления обращением к памяти

В ЕС2706 применен микропрограммный принцип управления.

Система контроля диагностики и восстановления технических средств комплекса ЕС 1068.17 описана в разделе «Машина электронная цифровая ЕС 1068*.

Отраслевой каталог "Изделия радиопромышленности". VI издание. Электронные цифровые вычислительные машины общего назначения. НИИЭИР. Москва, 1989.
