Многопроцессорный вычислительный комплекс ЕС1766

Многопроцессорный вычислительный комплекс ЕС1766

Область применения

Предназначен для выполнения больших объемов вычислений при решении сложных научно-технических, планово-экономических и специальных задач

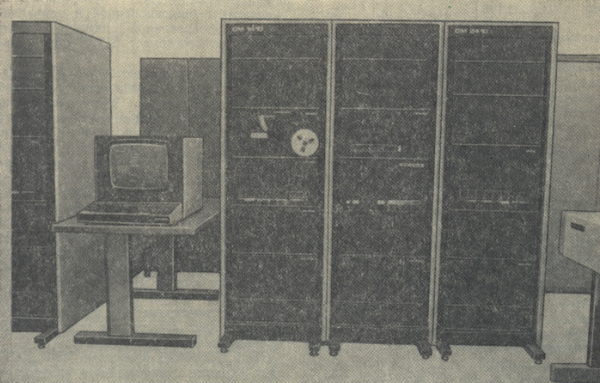

ЭВМ ЕС1766. Отраслевой каталог Изделия радиопромышленности. Материалы Виртуального Компьютерного Музея

Основные данные

МВК ЕС 1766 выпускается в трех вариантах исполнения, данные о которых приведены в таблице



Вариант исполнения

Основные данные

ЕС 1766

EC 1766.01

ЕС 1766.02

Производительность, млн. команд/с, не менее

50

30

100

Суммарный объем оперативной памяти. Мбайт, не менее

50

25

100

Максимальная скорость обмена между процессорами, Мбайт/с

G0

30

120

Потребляемая мощность, кВ-Л. не более

200

160

300

Площадь машинного зала, м*. не менее

726

438

864

Масса, кг, не более

32000

24000

43000


Состав поставляемого комплекта

Наименование и тип устройства

исполнения

ЕС 1766

ЕС 1766.01

ЕС 1766.02

Процессор макроконвейерной обработки данных

ЕС2701

1

      —

ЕС2701.01

1

ЕС2701.02

1

Машина электронная вычисли-
тельная ЕС 1066.01 . . . .

1

1

1

Комплекс устройств отображе-
ния ЕС7920 ......................................

1

2

Графический дисплейный ком-
плекс ЕС7905 .................................

1

2

Устройство графическое реги-
стрирующее

ЕС7051М......................................

1



1

ЕС7052М......................................

I

2

Устройство управления НМД
ЕС5580 .............................................

2

__

4

Накопитель на магнитных дис-
ках ЕС5080 ......................................

8

16

Программное обеспечение

  • Система программного обеспечения процессора макроконвейерной обработки данных ЕС2701.

  • Операционная система МВК ЕС 1766.

  • Система параллельного программирования.

  • Инструментальный комплекс моделирования и отладки параллельных программ.

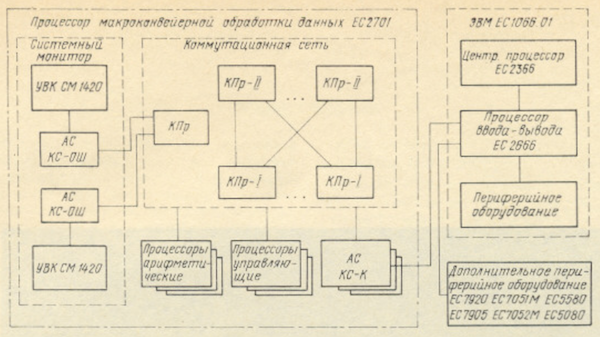

Структурная схема МВК ЕС 1766 приведена на рисунке.

Структурная схема комплекса ЕС 1766. Отраслевой каталог Изделия радиопромышленности. Материалы Виртуального Компьютерного Музея

Структурная схема МВК ЕС 1766 УВК СМ 1420 — управляющий вычислительный комплекс СМ 1420; АС КС — 0111— адаптер связи коммутационная сеть общая шина; КПр—коммутационный процессор; АС КС —К —адаптер связи коммутационная сеть—канал ЕС ЭВМ; ЕС7920 —комплекс устройств отображения: ЕС7051М — устройство графическое регистрирующее планшетного типа; ЕС7052М — устройство графическое регистрирующее рулонного типа; ЕС5580 — устройство управления накопителями на магнитных дисках; ЕС5080— накопитель на магнитных дисках; ЕС7905 — устройство ввода вывода графической информации на ЭЛТ

Краткое описание

МВК ЕС 1766 выпускается по ТУ ЯЩ 1.320.183 (для ЕС 1766.01—ЯЩ1.320.183-01, для ЕС1766.02— ЯЩ1.320.183-02).

Представляет собой вычислительную систему с множественным потоком команд и данных, распределенной памятью и динамически перестраиваемой конфигурацией.

Его основой является процессор макроконвейерной обработки данных ЕС2701, представляющий собой скомплексированные арифметические, управляющие и коммутационные процессоры.

Арифметический процессор обеспечивает выполнение операций над 64-разрядными числами в форматах с фиксированной и плавающей точкой. Емкость оперативной памяти арифметического процессора составляет 512 Кбайт, цикл обращения — 900 нс.

Управляющие процессоры служат для организации параллельных вычислений и обработки символьной информации. В них реализован принцип аппаратно-микропрограммной интерпретации внутреннего языка высокого уровня и содержатся эффективные средства обработки внешних прерываний. Емкость оперативной памяти управляющего процессора составляет 64 Кбайт, цикл — 900 нс

Коммутационные процессоры образуют двухуровневую полно доступную коммутационную сеть, обеспечивающую обмен информацией между любыми парами абонентов со скоростью 1 Мбайт/с. Передача информации ведется последовательным кодом с контролем по четности. Время установления соединения между абонентами не более 12 мкс.

Контроль и управление работой аппаратуры ЕС2701 осуществляется с помощью системного монитора, включающего два управляющих вычислительных комплекса СМ 1420.02.

ЭВМ ЕС 1066.01 в составе МВК ЕС 1766 выполняет функции периферийного процессора, осуществляющего ввод-вывод данных, управление выполнением заданий, а также служит для реализации технологической подсистемы для подготовки, отладки и моделирования процесса выполнения параллельных программ. Связь ЭВМ ЕС 1066 с про- цессором макроконвейерной обработки данных ЕС2701 осуществляется по нескольким каналам с помощью адаптеров связи коммутационная сеть — канал (АС КС-К).

В МВК ЕС 1766 обеспечена программная совместимость с другими моделями ЕС ЭВМ на уровне программ пользователей на языках ФОРТРАН (ГОСТ 23056—78), АССЕМБЛЕР, ПЛ-1.

Распределенная операционная система МВК ЕС 1766 имеет три уровня организации:

  • управление параллельными вычислениями;

  • управление решением задач в отдельных процессорах;

  • управление работой технических средств.

Управление параллельными вычислениями осуществляется комплексом программ, включающим компоненты, выполняемые в ЭВМ ЕС 1066 под управлением операционной системы ОС ЕС, редакция 7.0, а также компоненты, выполняемые в управляющих процессорах ЕС2701. Управление решением задач и управление работой технических средств осуществляется средствами СПО ЕС2701, включающими управляющие программы арифметических и управляющих процессоров и комплекс программ системного монитора.

Основным режимом работы МВК ЕС1766 является макроконвейерная обработка больших массивов информации. Данные, подлежащие обработке, организуются во внешние массивы, состоящие из блоков, хранящихся во внешней памяти ЭВМ ЕС 1066. При макроконвейерных вычислениях блоки внешних массивов обрабатываются в арифметических процессорах, а управляющие процессоры организуют загрузку арифметических процессоров, их взаимодействие друг с другом и с ЭВМ ЕС 1066.

Необходимые для управления вычислениями данные поступают в управляющие процессоры из ЭВМ ЕС 1066 и от системного монитора, который передает данные о текущем состоянии аппаратных ресурсов ЕС2701. В случае отказа отдельных процессоров осуществляется оперативная реконфигурация системы и вычисления продолжаются на исправных компонентах ЕС2701.

Благодаря наличию средств динамической реконфигурации МВК ЕС 1766 обладает высокой устойчивостью к сбоям и отказам отдельных устройств. Средняя наработка на отказ составляет не менее 300 ч, наработка на сбой — не менее 20 ч.

Отраслевой каталог "Изделия радиопромышленности". VI издание. Электронные цифровые вычислительные машины общего назначения. НИИЭИР. Москва, 1989.
