Элементы питания

Взгляните на свой сотовый телефон, КПК или ноутбук: благодаря стремительному технологическому прогрессу широко доступными стали устройства, которые еще лет десять-пятнадцать назад можно было увидеть лишь в фантастических фильмах. Среди этого расцветшего буйным цветом хайтека совершеннейшим анахронизмом представляется обычная батарейка. Подумать только, принципы, лежащие в основе всех современных элементов питания, были открыты даже не в прошлом веке, а гораздо раньше. И с тех пор они претерпели не столь большие изменения, которые в основном заключались в уменьшении размеров и применении более совершенных материалов.

Казалось бы, в мире гигагерц и нанотехнологий такое "старье" должно отойти на задний план. Но с появлением большого количества современных мобильных устройств (плееров, КПК, фото- и видеокамер, ноутбуков etc.) мы наблюдаем обратную тенденцию – аккумуляторы и батарейки стали не менее важной деталью, чем процессоры. Все зависит именно от емкости источника питания. А без него даже самый навороченный гэджет будет абсолютно бесполезен.

Вообще-то солидный возраст технологии – это даже хорошо. За этот срок ученые и исследователи изучили проблему во всех подробностях. Современные "дураселлы" далеко ушли от батарей Вольты двухвековой давности. И теперь производители тратят очень большие деньги на улучшение параметров своих изделий и уменьшение их размеров. А двигателем этого процесса является постоянное стремление производителей электроники к миниатюризации.

Все последние разработки в этой сфере пытаются удовлетворить потребности современной мобильной техники. Дело в том, что они даже работают по-новому, совсем не так, как радиоприемники или фонарики. Всем этим цифровым камерам, карманным компьютерам и CD-MD-MMC-MP3-плеерам необходимы батарейки, которые выдерживают резкие скачки напряжения, возникающие во время включения экранов, раскручивания дисков и выхода устройств из "спячки".

В отличие от компьютерных компаний, свято чтящих закон Мура, у фирм, выпускающих элементы питания, нет иллюзий по поводу ближайшего (и даже не очень) будущего. Предыдущие десятилетия научили их не ждать чудесного появления новых технологий, которые увеличат емкость батарей вдвое. Напротив, надо кропотливо работать, постепенно улучшая имеющиеся. Достаточно сказать, что за десять лет существования литий-полимерных батарей ресурс этой технологии еще исчерпан не полностью, и лучшие умы отрасли продолжают по проценту, по полпроцента увеличивать их удельную емкость.

Батареи прошли долгий путь развития, но им предстоит еще немало послужить людям. Далее мы расскажем вам об истории создания батареек, а также попытаемся понять, что ждет их впереди. Ну а для начала разберемся, как они работают и что у них внутри.

Батареи – это устройства, накапливающие энергию, которую они потом отдают потребляющему эту самую энергию устройству. Впрочем, под такое определение подпадают также маховики или, скажем, часовые пружины. К сожалению, на данный момент на российском рынке заводные модели сотовых телефонов или КПК не представлены совсем, поэтому оставим эту интересную тему до лучших времен. Опустим также рассказ про свинцовые аккумуляторные батареи – несмотря на то, что они имеют огромную емкость, их мобильность (не путайте с автомобильностью) оставляет желать лучшего.

То, что мы обычно подразумеваем под словом "батарея", можно описать следующими словами: изолированная система, в которой протекают химические процессы, в результате которых вырабатывается электрическая энергия.

Появление переносных компьютеров, а также множества других мобильных "штучек" дало новый толчок к развитию технологий автономного питания. Обычные компьютеры питаются от сети, а потому практически не используют батареи. В качестве исключений можно назвать CMOS-батарейку на материнской плате, аккумуляторы устройств бесперебойного питания (UPS), ну и "пальчики", которые вставляются в разного рода беспроводные мыши, клавиатуры и т. п. То ли дело мобильные устройства: тут даже спорить не о чем, трудно назвать хотя бы одно, в котором бы не стояла батарейка (или аккумулятор).

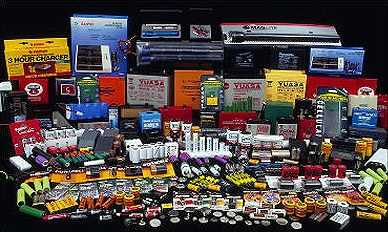

При всем разнообразии форм и размеров устройств, все они используют практически одинаковые элементы питания. То есть, скажем, и мобильный телефон, и ноутбук оснащаются одними и теми же Li-Ion-аккумуляторами, хотя по форме и емкости их сравнивать трудно.

Принципиальная схема всех батарей, производимых для массового потребителя, практически одинакова. Два электрода – катод и анод – изготавливаются из двух разных металлов (строго говоря, они должны иметь различную степень окисления). Пространство между ними заполнено третьим материалом, называемым электролитом. Широкий выбор компонентов позволяет создавать по единой схеме множество типов батарей, имеющих порой диаметрально противоположные свойства, различную удельную емкость (отношение максимального заряда батареи к ее объему) и номинальное напряжение.

История

Принято считать, что основные принципы работы батарей, использующиеся и по сей день, были открыты в конце XVIII века итальянским физиком и естествоиспытателем Алессандро Вольтой (1745-1827). Именно тогда, работая в университете города Павия, он заинтересовался "животным электричеством", открытым несколькими годами ранее его соотечественником Луиджи Гальвани (в его честь электрохимические элементы питания часто называют гальваническими). Вольта доказал, что именно ток, вырабатываемый при контакте двух различных металлов, вызывает наблюдавшееся сокращение мышц в лягушачьих лапках. Этим он опроверг предположение Гальвани о том, что электричество вырабатывается в самих мышцах. Для того, чтобы доказать свою точку зрения, он наполнил соляным раствором две чаши и соединил их металлическими дугами. Один конец этих дуг был медным, а другой цинковым. Они были установлены так, что в каждой чаше было по одному электроду каждого типа. Эта конструкция и стала первой батареей, вырабатывающей электричество за счет химического взаимодействия двух металлов в растворе. В 1800 г. он усовершенствовал ее, создав свой знаменитый "вольтов столб", первый источник постоянного тока. Он представлял собой 20 пар кружочков, изготовленных из двух различных металлов, проложенных кусочками кожи или ткани, смоченными в соляном растворе. В знак признания заслуг итальянского ученого, его именем была названа единица электрического напряжения – вольт.

Электрохимический элемент

Электрохимический элемент

На полученные результаты обратили внимание другие экспериментаторы. Они усовершенствовали вольтов столб, создав новые типы батарей. К примеру, в 1836 г. английский химик Джон Дэниелл поместил медные и цинковые электроды в емкость с серной кислотой. Эта батарея получила название "плоскостной элемент" или "элемент Дэниела". Три года спустя другой англичанин, Уильям Р. Гроув, добавил окислитель для предотвращения накопления водорода около катода, что приводило к снижению напряжения на выходе. Были и другие попытки улучшить первоначальную конструкцию, но ни одно из этих примитивных устройств не используется в наши дни.

Первый значительный прорыв был совершен французом Гастоном Плантэ. В 1859 г. он провел интересный опыт, внешне похожий на то, что проделал Вольта. В его гальваническом элементе в качестве электродов использовались свинцовые пластины, а электролитом являлась разбавленная серная кислота. Плантэ подключил к элементам источник постоянного тока и некоторое время заряжал батарею. После этого прибор стал сам вырабатывать электричество, выдавая почти всю энергию, потраченную на зарядку. Причем подзаряжать его можно было много раз. Именно так и появился тот самый свинцовый аккумулятор, который еще долго будет использоваться во всех производимых автомобилях.

Еще один прибор-долгожитель был разработан и запатентован другим французским изобретателем Жоржем Лекланше в 1866 году. Названный в его честь элемент послужил прообразом современных "сухих" батарей, правда, изначально он такому названию не соответствовал. Дело в том, что в варианте, предложенном Лекланше, электролит был жидким. В производимых же сейчас батарейках он заменен на желеобразный для того, чтобы не допустить вытекания содержимого и порчи оборудования, которое эта батарея питает. В остальном же за это время технология почти не изменилась. Как и полтора века назад, сухие элементы представляют собой цинковый стаканчик (анод), в который вставлен графитовый стержень (катод), а внутреннее пространство заполнено электролитом. По такой технологии выпускают самые дешевые и массовые источники питания, которые вставляют в фонарики, плееры, детские игрушки и т. п.

Впрочем, в своем оригинальном "мокром" виде элементы Лекланше не были ни компактными, ни надежными. Поэтому многочисленные рационализаторы многократно пытались улучшить его потребительские качества, например, помещая в герметичную упаковку, не допускающую утечки электролита.

Типы батарей

Большинство современных аккумуляторных батарей – никель-кадмиевые, никель-металл-гидридные, а также все литиевые – были разработаны уже в 20-ом веке в лабораториях крупных компаний или университетов. Новые химические системы не изобретаются энтузиастами-одиночками, основывающимися на их собственной интуиции. Основные принципы, на которых основано функционирование батарей, уже досконально изучены и описаны точными формулами. Сегодня основные задачи, которые стоят перед разработчиками – это подбор оптимальных компонентов.

Химики различают гальванические элементы двух родов: первого и второго. Разница между ними заключается в том, как производится энергия, которую они вырабатывают.

Элементы первого рода – это одноразовые батареи, которые производят электроэнергию за счет химических реакций, в результате которых анод, катод и электролит претерпевают необратимые изменения. Это делает перезарядку таких батарей невозможной или очень нерациональной (к примеру, для зарядки некоторых типов батарей придется потратить в десятки раз больше энергии, чем они могут сохранить, а другие виды могут накопить только малую часть своего первоначального заряда). После этого батарею останется только выкинуть в мусорный ящик, откуда, как хотелось бы надеяться, она попадет в переработку (а скорее всего – на свалку).

Элементы второго рода чаще называют аккумуляторами. Это значит, что они могут заряжаться, если к электродам подключить источник постоянного тока. Химические реакции, протекающие в них, являются обратимыми. Таким образом, батареи второго рода не производят, а лишь сохраняют энергию.

При прочих равных аккумуляторы кажутся лучшим выбором по сравнению с одноразовыми батареями. Используя их, мы не наносим столько вреда окружающей среде, ведь после разрядки их не нужно выбрасывать. Один аккумулятор можно использовать около года, а обычных батареек на этот же срок понадобилось бы штук 100-200, и в каждом элементе содержатся токсичные вещества. Но не все так просто. На деле аккумуляторы имеют несколько серьезных недостатков, которые не позволяют им вытеснить все остальные батареи. В случае срочной необходимости одноразовые батарейки являются лучшим выбором. Они дешевы и всегда готовы к работе. Но для мобильных устройств, используемых регулярно, аккумуляторы продолжают оставаться наиболее выгодным вариантом.

Ни одна батарея не может хранить энергию вечно. Химические вещества внутри реагируют между собой и постепенно разлагаются. В результате снижается заряд батареи. У этой постепенной разрядки есть две основные причины.

Некоторые химические реакции влияют на способность хранить энергию. Через некоторое время батарея потеряет весь свой заряд. Этот промежуток времени, называемый сроком хранения, обычно указывается на ее корпусе. Он зависит от типа и конструкции батарей, но условия хранения также влияют на продолжительность их жизни. Современные литиевые батареи могут храниться более десяти лет, в то же время элементы других типов могут разрядиться за пару недель (к примеру, цинк-воздушные батареи после начала использования). Но даже самые "долгоиграющие" образцы могут прийти в негодность гораздо раньше, если они будут храниться в неблагоприятных условиях. Особенно сильно сказывается влияние высоких температур. Если же их, наоборот, охладить (а некоторые типы даже заморозить), то это часто помогает сохранить их в лучшем виде на время, значительно большее указанного срока годности.

Обратимые химические реакции в аккумуляторах протекают даже тогда, когда они не используются. Этот процесс называется саморазрядкой. Он является обратимым, также как и обычная разрядка. На скорость саморазрядки влияют те же факторы, что и на срок хранения, поэтому она также может сильно отличаться у разных типов батарей: одни теряют до 10% заряда в день, а другие лишь 1%.

Еще один показатель, который важно знать для каждого типа батарей, это удельная емкость. Она определяется как отношение энергии элемента к его массе или объему и выражается в Ватт-часах на единицу массы или объема. Чем выше этот коэффициент, тем больше энергии может храниться в единице веса, и тем более привлекательна она для использования в переносных устройствах. В этой таблице приведены отношения для различных типов аккумуляторов, выраженные в Вт-ч/кг.

Тип Вольтаж Уд. емкость
Ni-Cad 1,2 40 – 60
NiMH 1,2 60 – 80
Li-Ion 3,6 90 – 110
Li-Polymer 3,6 130 – 150

Химические системы

Одним из важнейших факторов при разработке батарей (а также любого устройства, питающегося от них) является достижение максимальной удельной емкости для элемента заданного (минимального) размера и веса. Химические реакции, протекающие внутри элемента, определяют и его емкость, и физические размеры. В принципе вся история разработки батарей сводится к нахождению новых химических систем и упаковке их в корпуса как можно меньших размеров.

Сегодня производится множество разных типов элементов питания, некоторые из которых были разработаны еще в 19-ом веке, а другие едва отметили десятилетие. Такое разнообразие объясняется тем, что каждая технология имеет свои сильные стороны. Мы расскажем о самых распространенных из тех, что используются в мобильных устройствах.

Сухие батареи

Первыми серийно выпускаемыми элементами питания стали именно сухие. Наследники изобретения Лекланше, они являются самыми распространенными в мире. Одна лишь компания Energizer продает более 6 миллиардов таких батарей ежегодно. В общем, "говорим – батарейка, подразумеваем – сухой элемент". И это несмотря на то, что они имеют самую низкую удельную емкость из всех "массовых" типов. Объясняется такая популярность, во-первых, их дешевизной, а во-вторых, тем, что этим именем называют сразу три разных химических системы: хлорно-цинковые, щелочные и марганцево-цинковые батареи (элементы Лекланше). Их имена дают представление о химических системах, на базе которых они созданы.

В сухих элементах по оси батарейки расположен угольный стержень токосъемника катода. Сам катод – это целая система, в которую входят диоксид марганца, уголь электрода и электролит. Цинковый "стаканчик" служит анодом и образует металлический корпус элемента. Электролит, в свою очередь, также представляет собой смесь, в которую входят нашатырь, диоксид марганца и хлорид цинка.

Марганцево-цинковые и хлорно-цинковые элементы отличаются, по сути, электролитом. Первые содержат в себе смесь нашатыря и хлорида цинка, разбавленную водой. Во вторых электролит почти на 100% представляет собой хлорид цинка. Различие в номинальном напряжении у них минимально: 1,55 В и 1,6 В соответственно.

Несмотря на то, что хлорно-цинковые имеют большую емкость по сравнению с элементами Лекланше, это преимущество пропадает при малой нагрузке. Поэтому на них часто пишут "heavy-duty", то есть элементы с повышенной мощностью. Как бы то ни было, эффективность всех сухих элементов сильно падает при увеличении нагрузки. Именно поэтому в современные фотоаппараты их ставить не стоит, они просто для этого не предназначены.

Сколько бы не бегали розовые зайчики в рекламе, щелочные батарейки – это все те же угольно-цинковые ископаемые родом из 19-го века. Единственное отличие заключается в специально подобранной смеси электролита, позволяющей добиться увеличения емкости и срока хранения таких батареек. В чем секрет? Эта смесь является несколько более щелочной, чем у двух других типов.

Если химический состав у щелочных батареек мало отличается от оного у элемента Лекланше, то в конструкции различия существенны. Можно сказать, что щелочная батарея – это сухой элемент, вывернутый наизнанку. Внешний корпус у них не является анодом, это просто защитная оболочка. Анодом здесь является желеобразная смесь цинкового порошка вперемешку с электролитом (который в свою очередь является водным раствором гидроксида калия). Катод, смесь угля и диоксида марганца, окружает анод и электролит. Он отделяется слоем нетканого материала, например полиэстера.

В зависимости от области применения щелочные батарейки могут прослужить в 4-5 раз дольше, чем обычные угольно-цинковые. Особенно заметна эта разница при таком режиме использования, когда короткие периоды высокой нагрузки перемежаются длительными периодами бездействия.

Важно помнить, что щелочные батарейки не являются перезаряжаемыми, потому что химические процессы, на которых они основаны, не являются обратимыми. Если ее поставить в зарядное устройство, то она будет вести себя не как аккумулятор, а скорее как резистор – начнет нагреваться. Если ее оттуда вовремя не вынуть, то она нагреется достаточно сильно, чтобы взорваться.

Никель-кадмиевые аккумуляторы

Название подсказывает нам, что батареи этого типа имеют никелевый анод и кадмиевый катод. Никель-кадмиевые аккумуляторы (обозначаются Ni-Cad) пользуются заслуженной популярностью у потребителей во всем мире. Не в последнюю очередь это объясняется тем, что они выдерживают большое количество циклов зарядки-разрядки – 500 и даже 1000 – без существенного ухудшения характеристик. Кроме того они, относительно легкие и энергоемкие (хотя их удельная емкость приблизительно в два раза меньше, чем у щелочных батареек). С другой стороны, они содержат токсичный кадмий, так что с ними надо быть поаккуратнее, как во время использования, так и после, при утилизации.

Напряжение на выходе у большинства батарей падает по мере разрядки, потому что в результате химических реакций увеличивается их внутреннее сопротивление. Никель-кадмиевые батареи характеризуются очень низким внутренним сопротивлением, а потому могут подать на выход достаточно сильный ток, который к тому же практически не изменяется по мере разрядки. Следовательно, напряжение на выходе также остается почти неизменным до тех пор, пока заряд почти совсем не иссякнет. Тогда напряжение на выходе резко падает практически до нуля.

Постоянный уровень выходного напряжения является преимуществом при проектировании электрических схем, но это же делает определение текущего уровня заряда практически невозможным. Из-за такой особенности остаток энергии вычисляется на основе времени работы и известной емкости конкретного типа батарей, а потому является величиной приблизительной.

Гораздо более серьезным недостатком является "эффект памяти". Если такую батарею разрядить не полностью, а потом поставить заряжаться, то их емкость может уменьшиться. Дело в том, что при такой "неправильной" зарядке на аноде образуются кристаллы кадмия. Они и играют роль химической "памяти" батарейки, запоминая этот промежуточный уровень. Когда во время следующей разрядки заряд батареи упадет до этого уровня, выходное напряжение понизится так же, как если бы батарейка была полностью разряжена. "Злопамятные" кристаллы будут продолжать формироваться на аноде, усиливая влияние этого неприятного эффекта. Чтобы избавиться от него, нужно продолжить разрядку после достижения этого промежуточного уровня. Только таким образом можно "стереть" память и восстановить полную емкость батареи.

Этот прием обычно называют глубокой разрядкой. Но глубокая не значит полная, "до нуля". Это лишь укоротит срок службы элемента. Если в процессе использования напряжение на выходе упадет ниже отметки 1 В (при номинальном напряжении 1,2 В), то это уже может привести к порче батарейки. Сложная техника, например КПК или ноутбуки, настроены таким образом, чтобы они отключались прежде чем заряд аккумулятора упадет ниже предельного уровня. Для глубокой разрядки батарей нужно использовать специальные приборы, которые выпускают многие известные фирмы.

Некоторые компании-производители заявляют, что новые никель-кадмиевые аккумуляторы не подвержены влиянию эффекта памяти. Впрочем, на практике это не было доказано.

Что бы там не обещали производители, для достижения максимальной отдачи батареи следует каждый раз полностью заряжать, а потом дожидаться нормальной разрядки, чтобы они не испортились и прослужили весь срок.

Предотвращение электролиза

В результате электролиза внутри никель-кадмиевых аккумуляторов могут накапливаться потенциально взрывоопасные газы: водород и кислород. Чтобы не допустить этого, батареи помещаются в герметичную оболочку. В ней имеются специальные микроклапаны, предназначенные для автоматического стравливания накопившихся газов. Они настолько малы, что заметить их очень сложно. Важно, чтобы эти клапаны не оказались закрыты, поэтому батареи не стоит заворачивать, склеивать или обматывать скотчем.

Никель-металл-гидридные аккумуляторы

С точки зрения химии идеальным материалом для катода был бы водород. Но в обычных условиях использовать его для этого невозможно. При комнатной температуре и атмосферном давлении он является газом, и его проще использовать для наполнения аэростатов, чем в качестве материала для батарей.

Впрочем, еще в конце 60-х годов XX века ученые открыли ряд сплавов, способных связывать атомарный водород в объеме, в 1000 раз превышающем их собственный. Они получили название гидриды, а химически они обычно представляют соединения таких металлов, как цинк, литий и никель. При грамотном использовании с помощью гидридов можно хранить достаточно водорода, чтобы использовать его в обратимых реакциях внутри аккумуляторов.

Наибольшее распространение получили никель-металл-гидридные (NiMH) батареи, имеющие гидридный катод и никелевый анод.

Использование гидридов имеет несколько преимуществ. Наиболее очевидным является то, что в производстве не используется токсичный кадмий. Отсутствие этого материала также означает, что такие батареи должны быть свободны от эффекта памяти. Кроме того, благодаря использованию водорода в качестве катода, удалось добиться 50-процентного увеличения удельной емкости (по сравнению с никель-кадмиевыми батареями). На практике это значит, что с никель-металл-гидридными аккумуляторами плеер или другое подобное устройство будет работать на 50% дольше.

Но применение водорода приносит не только положительные, но и отрицательные результаты. Главным недостатком является то, что эти батареи существенно сильнее подвержены саморазрядке. Некоторые из них теряют до 5% заряда за день, хотя в последних моделях этот показателей удалось снизить.

График разрядки никель-металл-гидридных аккумуляторов под нагрузкой немного отличается от никель-кадмиевых. По номинальному напряжению они не различаются (все те же 1,2 В). Но если батарея была полностью заряжена, то в течение некоторого времени напряжение на выходе составляет 1,4 В. После этого короткого промежутка оно падает до уровня 1,2 В, и дальше NiMH-батареи ведут себя так же, как и NiCad.

Оба типа вообще имеют достаточно похожие свойства. NiMh-батареи также могут вырабатывать ток большой силы, выдерживают много циклов зарядки/разрядки (обычно около 500). Но все же это две разные технологии.

Если во время разрядки батареи двух этих типов ведут себя почти одинаково, то при зарядке сходства не наблюдается. Говоря конкретно, никель-кадмиевые батареи при зарядке практически не изменяют свою температуру. Никель-металл-гидридные вырабатывают тепло, причем при достижении полного заряда они могут нагреться весьма значительно. Из-за этого для разных батарей нужны разные зарядные устройства. И хотя на рынке присутствуют универсальные приборы, обычно единовременно в них можно заряжать аккумуляторы только одного типа.

Литий-ионные аккумуляторы

Литий является самым химически активным металлом и используется именно в компактных системах, обеспечивающих энергией современную мобильную технику. Литиевые катоды используются практически во всех батареях с большой емкостью. Но благодаря активности этого металла батареи получаются не только очень емкими, они также имеют самое высокое номинальное напряжение. В зависимости от анода литий-содержащие элементы имеют выходное напряжение от 1,5 В до 3,6 В!

Основной проблемой при использовании лития опять-таки является его высокая активность. Он даже может вспыхнуть – что говорить, не самая приятная особенность, когда речь идет о батареях. Из-за этих проблем элементы на базе металлического лития, которые начали появляться еще в 70х-80х годах XX века, "прославились" своей низкой надежностью.

Чтобы избавиться от этих трудностей, производители батарей постарались использовать литий в виде ионов. Таким образом им удалось получить все полезные электрохимические качества, не связываясь с капризной металлической формой.

В литий-ионных элементах ионы лития связаны молекулами других материалов. Типичный Li-Ion-аккумулятор имеет угольный анод и катод из литийкобальтдиоксида. Электролит в своей основе имеет раствор солей лития.

Литиевые батареи имеют большую плотность, нежели никель-металл-гидридные. Скажем, в ноутбуках такие аккумуляторы могут работать в полтора раза дольше никель-металл-гидридных. Кроме того, литий-ионные элементы избавлены от эффектов памяти, которыми страдали ранние никель-кадмиевые батареи.

С другой стороны, внутреннее сопротивление у современных литиевых элементов выше, чем у никель-кадмиевых. Соответственно, они не могут обеспечить такие сильные токи. Если никель-кадмиевые элементы способны расплавить монету, то литиевые на это не способны. Но все равно мощности таких батареек вполне хватит для работы ноутбука, если это не связано со скачкообразными нагрузками (это значит, что некоторые устройства, например, винчестер или CD-ROM, не должны вызывать высоких скачков на предельных режимах – например, при начальной раскрутке или выходе из спящего режима). Более того, даже несмотря на то, что литий-ионные батарейки выдержат не одну сотню подзарядок, они живут меньше, чем те, в которых используется никель.

Из-за того, что в литий-ионных элементах используется жидкий электролит (пусть даже отделенный слоем ткани), по форме они почти всегда являются цилиндром. Хотя такая форма ничуть не хуже форм других элементов, с появлением полимеризованных электролитов литий-ионные батареи становятся компактнее.

Литий-полимерные аккумуляторы

Наиболее продвинутой технологией, используемой сегодня при создании аккумуляторов, является литий-полимерная. Уже сейчас среди производителей как батарей, так и компьютерных устройств наметилась тенденция постепенного перехода к этому типу элементов. Главным преимуществом литий-полимерных батарей является отсутствие жидкого электролита. Нет, это не значит, что ученые нашли способ обходиться совсем без электролита. Анод отделен от катода полимерной перегородкой, композитным материалом, таким, как полиакрилонитрит, который содержит литиевую соль.

Благодаря отсутствию жидких компонентов литий-полимерные элементы могут иметь практически любую форму, в отличие от цилиндрических батарей других типов. Обычными формами упаковки для них являются плоские пластины или бруски. В таком виде они лучше заполняют пространство батарейного отсека. В результате при одинаковой удельной плотности, литий-полимерные батареи оптимальной формы могут хранить на 22% больше энергии, чем аналогичные литий-ионные. Это достигается за счет заполнения "мертвых" объемов в углах отсека, которые остались бы неиспользованными в случае применения цилиндрической батареи.

Кроме этих очевидных преимуществ, литий-полимерные элементы являются экологически безопасными и более легкими за счет отсутствия внешнего металлического корпуса.

Литий-железодисульфидные батареи

В отличие от других литий-содержащих батарей, которые имеют выходное напряжение более 3 В, у литий-железодисульфидных оно в два раза меньше. Кроме того, их нельзя перезаряжать. Эта технология представляет собой некий компромисс, на который разработчики пошли, чтобы обеспечить совместимость литиевых источников питания с техникой, разработанной для использования щелочных батареек.

Химический состав батарей был специальным образом изменен. В них литиевый анод отделен от железодисульфидного катода прослойкой электролита. Этот сэндвич упаковывается в герметичный корпус с микроклапанами для вентиляции, как и никель-кадмиевые батареи.

Этот тип элементов был задуман как конкурент щелочным батарейкам. По сравнению с ними литий-железодисульфидные весят на треть меньше, имеют большую емкость, а, кроме того, еще и хранятся дольше. Даже после десяти лет хранения они сохраняют почти весь свой заряд.

Превосходство над конкурентами проявляется наилучшим образом при большой нагрузке. В случае высоких токов нагрузки литий-железодисульфидные элементы могут работать в 2,5 раза дольше, чем алкалиновые батареи того же размера. Если же на выходе не требуется высокая сила тока, то разница заметна гораздо меньше. К примеру, один из производителей элементов питания заявил следующие характеристики двух типов своих батарей размера AA: при нагрузке 20 мА щелочная батарейка проработает 122 часа против 135 часов у литий-железодисульфидной. Если же нагрузку увеличить до 1А, то продолжительность работы составит 0,8 и 2,1 часа соответственно. Как говорится, результат налицо.

Такие мощные батареи нет смысла ставить в устройства, потребляющие относительно немного энергии в течение длительного времени. Они были специально созданы для использования в фотоаппаратах, мощных фонарях, а в будильник или радиоприемник лучше поставить щелочные батарейки.

Зарядные устройства

Современные устройства для подзарядки – это сложные электронные приборы, оснащенные различными системами защиты – как вашей, так и ваших батареек. В большинстве случаев каждому типа элементов нужно своё собственное зарядное устройство. При неправильном использовании можно испортить не только батарейки, но и сам зарядник.

Существует два режима работы зарядных устройств – с постоянным напряжением и с постоянным током.

Устройства, работающие только с постоянным напряжением, являются самыми простыми. Они всегда подают одно и то же напряжение, но сила тока зависит от уровня заряда батарейки и других факторов. По мере накопления энергии напряжение батареи увеличивается, а значит, уменьшается разница потенциалов зарядного устройства и батареи. В результате сила тока в цепи уменьшается.

Устроены они несложно, все, что нужно – трансформатор (для уменьшения напряжения в сети до нужного уровня) и выпрямитель (для преобразования переменного тока в постоянный). Такими устройствами комплектуются некоторые литий-ионные батареи, правда, в них обычно добавляют системы защиты от перезарядки.

Второй вид зарядных устройств обеспечивает постоянную силу тока и изменяет напряжение для обеспечения требуемой величины тока. Зарядка прекращается, когда напряжение батарейки достигает уровня полного заряда. Обычно такие устройства применяются для никель-кадмиевых и никель-металл-гидридных элементов. Чтобы не испортить батарейку, нужно остановить зарядку после достижения нужного уровня. В зависимости от вида батареи и "навороченности" зарядного устройства для определения необходимого времени подзарядки используются различные технологии.

В самых простых случаях измеряется напряжение, вырабатываемое батарейкой. Система следит за напряжением и разрывает цепь в тот момент, когда оно достигает порогового уровня. Но такой способ подходит далеко не для всех элементов. К примеру, этого никогда не встретишь в зарядных устройствах для никель-кадмиевых аккумуляторов, у которых кривая разряда является практически прямой большую часть времени. Это делает определение порогового напряжения невозможным.

Более сложные зарядные устройства выбирают режим работы, основываясь на измерении температуры элемента. Когда батарея начинает нагреваться, они уменьшают силу тока. Обычно в такие элементы питания встраиваются термометры, которые следят за температурой элемента и передают зарядному устройству соответствующий сигнал.

Наиболее продвинутые устройства используют оба метода сразу. Они начинают с большого тока, а потом, обрабатывая данные с датчиков напряжения и температуры, могут переключиться на малый. Если батарея уже заряжена, то они переходят в режим поддержания заряда. В этом случае батарейка подзаряжается лишь слегка, чтобы компенсировать процесс саморазряда. Ток заряда при этом составляет лишь одну двадцатую, одну тридцатую номинального тока разряда батарейки. Но для этого батарея должна поддерживать режим зарядки малым током (к примеру, никель-кадмиевые так заряжать нельзя). Большинство зарядных устройств для ноутбуков и сотовых телефонов специально разработаны таким образом, что могут постоянно быть подключены к элементам.

Хранение

Если вы хотите, чтобы ваши батареи служили как можно дольше, то о них надо заботиться. С элементами первого рода, то есть с одноразовыми батареями, попроще, их важно лишь правильно хранить, а после использования их все равно выбрасывают. Аккумуляторы, элементы второго рода, требуют больше внимания, потому что их нужно регулярно заряжать.

Все аккумуляторы при перегреве портятся. Причем губительной может стать даже зарядка, если ее во время не остановить. Ничего страшного нет в том, что ваш аккумулятор слегка нагревается, когда он подключен к зарядному устройству. Но при излишней зарядке температура поднимается значительно, батарея становится горячей, а это верный знак того, что больше ее зарядить не удастся.

Аккумулятор также может прийти в негодность, если его полностью разрядить. Это может быть вызвано коротким замыканием. Кстати, интересный факт: некоторые батареи после разрядки ниже рекомендуемого уровня могут поменять полярность! В общем, если ваш ноутбук предупреждает вас о том, что его батареи почти полностью разряжены, не пытайтесь продолжить работу – дороже выйдет.

Большинство перезаряжаемых батарей лучше хранятся в разряженном состоянии. Особенно это относится к никель-кадмиевым элементам. Поэтому те батареи, которые долго лежат на складе, обычно продаются незаряженными.

Устройства

Большая часть устройств предполагает использование батарей одного из стандартных размеров, например, AA, AAA и тому подобное. Поэтому у покупателей есть выбор, элементы какого типа предпочесть.

Надпись"Heavy-duty" (высокая нагрузка), которую можно увидеть на некоторых угольно-цинковых батарейках – не просто рекламный ход. Это означает, что они предназначены для использования в устройствах, нуждающихся в токе большой силы. Пример таких устройств – фонари, электромоторы и все приборы, в которых они применяются, например детские игрушки. Там эти батареи прослужат гораздо дольше, чем обычные. Если же прибор потребляет мало электроэнергии, то преимущество почти будет почти незаметно.

Разные литий-содержащие батарейки сильно отличаются друг от друга в том, что касается области применения. Литий-железодисульфидные являются рекордсменами при работе с большими нагрузками. Другие типы, например литиевые часовые батарейки, применяются там, где нагрузки, наоборот, не велики. Литий-ионные и литий-полимерные находятся где-то посередине, а потому являются наиболее универсальными.

Там, где могут быть использованы и аккумуляторы, и одноразовые батарейки, предпочтительнее обычно оказываются первые. Но в некоторых случаях их преимущества бывают не востребованы. Возьмем, к примеру, пульт дистанционного управления, который потребляет очень мало энергии, но используется постоянно и на протяжении длительного времени. Обычные батарейки могут прослужить в нем несколько лет, а аккумуляторы вообще столько не живут, к тому же на таких длительных промежутках времени дает о себе знать гораздо более высокая скорость саморазрядки этих элементов. На другом полюсе находятся устройства, которые используются редко, но должны быть всегда готовы к работе в случае необходимости. В них тоже лучше поставить что-нибудь одноразовое, но "долгоиграющее". В общем, принцип понятен – нет самой лучшей батареи или аккумулятора, для каждого конкретного применения что-то будет хорошо, а что-то плохо.

Напоследок повторим несколько важных правил:

  • Если какой-то металлический предмет закоротит контакты батареи, то она начнет нагреваться. Это может вызвать порчу вашего имущества и даже пожар.
  • Большинство аккумуляторов вырабатывает водород в процессе электролиза, вызванного перезарядкой. Герметизация корпусов современных батарей значительно уменьшает риск утечек и возгорания газа, но полной гарантии никто дать не может, потому что встроенные клапаны периодически выпускают излишки скопившегося водорода.
  • Гораздо большую опасность несет газ, который не может покинуть корпус. Если по какой-то причине автоматические клапаны оказались заблокированы, при повышении температуры давлении внутри может вырасти настолько, что батарея взорвется. Поэтому корпус аккумуляторов никогда не должен заклеиваться, запаиваться в пластик и тому подобное.
  • Почти все батареи содержат опасные химические соединения: токсичные, ядовитые, легковоспламеняющиеся – это зависит от технологии. Поэтому важно, чтобы они были правильно утилизированы после использования. Понятное дело, что все равно все это окажется на ближайшей свалке, но уж лучше пусть они лежат где-нибудь далеко, чем валяются на улице.
